●  자동화된 측정 과정-액적(물방울) 형성, 방울 감지 및 접촉각 측정을 자동으로 수행

●  PC 없이 공장이나 현장에서 바로 측정 가능-모바일형으로 어느 곳에서나 유연하게 사용

●  간편하고 직관적인 터치스크린 조작

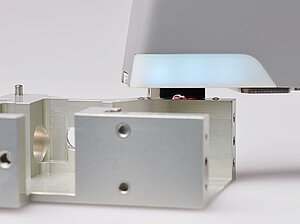

●  다양한 표면 형상(곡면, 평면)에서 측정 가능한 센서 헤드

부품 세정 후 품질 보증

●  세정 후 표면의 잔류 오염 여부 확인

●  표면이 코팅, 접착, 도장 등의 후속 공정에 적합한지 평가

습윤성 검사

●  물 접촉각측정을 통해 표면의 습윤성 평가

●  접착, 코팅 및 도장 품질 확보

표면 활성화 테스트

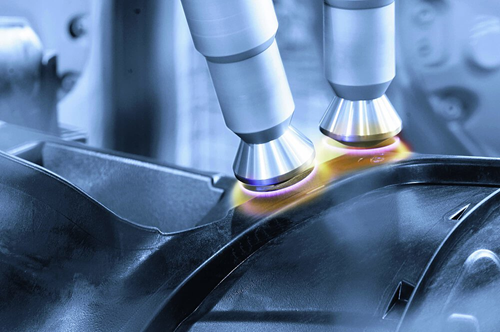

●  플라즈마 처리(Plasma Treatment) 후 표면 활성화 정도 측정

●  기타 산처리, 알칼리 처리, 코로나 처리 등의 표면 전처리 검사

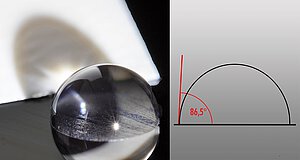

​접촉각(θ, Contact Angle, Wetting Angle 또는 Edge Angle)은 액체가 고체 표면 위에서 퍼질 때 형성되는 각도를 의미합니다.

접촉각의 크기는 액체와 고체 사이의 상호작용에 따라 결정됩니다.

접촉각과 습윤성(Wettability)의 관계

θ = 0° → 완전 젖음(Complete Wetting)

0° < θ < 90° → 친수성(Hydrophilic) 표면, 쉽게 젖음

θ > 90° → 소수성(Hydrophobic)~초소수성(Super-Hydrophobic) 표면, 거의 젖지 않음

θ > 160° → 초소수성(Super-Hydrophobic) 표면, "연꽃 효과(Lotus Effect)" 발생 (테스트 액체가 물일 경우)

1. 자동 도징 장치를 사용하여 물방울을 표면에 정밀하게 배치

2. 측면에서 조명을 비춰 물방울 그림자를 기울어진 측정 표면에 투영

3. 고해상도 카메라가 투영된 이미지를 상단에서 촬영

4. 영상 보정을 수행하여 정확한 물방울 형상을 분석

5. 물방울 형태를 인식하고 접촉각을 자동 계산

•  접촉각이 낮을수록 습윤성이 높음

•  접촉각이 클수록 표면이 소수성 또는 초소수성 특성을 가짐

이 측정 방식은 표면 활성화 테스트, 플라즈마 처리 효과 평가, 부품 세정 후 품질 관리 등에 활용됩니다.

**제품의 기술 개발로 데이터가 변경될 수 있습니다.
