Bent strip 방식 도금응력분석기
스트립의 벌어진 정도로 금속 도금층의 내부 응력 측정
빠르고 정확하게 측정 가능
경제적인 사용 : 폐기 가능한 테스트 스트립 사용
보정 불필요 : 사전 보정된 테스트 스트립 제공
소형 셀 사용하여 작업 탱크에 직접 설치
PRODUCT
-
제품특징
이 시스템은 전해 도금(electrolytic plating), 무전해 도금(electroless plating), 전착 도금(electrocoated deposits) 등과 같은
얇은 금속 도금층에서 발생하는 내부 응력을 측정합니다.
정확하고, 간단하며 경제적인 장비입니다.
테스트 스트립(test strip)은 가공 중인 부품과 함께 도금할 수도 있으며,
실험실 환경에서 개별적으로 도금하여 테스트할 수도 있습니다.
Bent Strip Method(굽힘 스트립 방법, Deposit Stress Analyzer System)는 ASTM 표준 B975로 승인되었습니다.
Deposit Stress Analyzer System 구성품(개별 구매)
● 테스트 스트립 : 표면적이 작아 작업 탱크 내에서도 도금이 가능하며, 실험실에서 도금 셀을 이용해 도금
● 도금 셀 : 테스트 스트립의 다리(legs) 전체에 고르게 전류 밀도를 분포시키기 위해 표준 양극-음극 간격을 발생
(작업 탱크에 영구적으로 장착할 수 있는 소형 도금 셀도 별도 제공)
● PN: 683 Deposit Stress Analyzer : 테스트 스트립을 고정하여 스트립의 다리가 얼마나 벌어졌는지를 측정
-
적용 분야
● 전해 성형된 구리 및 니켈 도금층
● 군용 규격 도금층
● 경질 크롬 도금층
● 장식용 니켈-크롬 도금층
● 전자 부품용 구리 및 니켈 도금층
● 귀금속 도금층
● 무전해 화학 도금된 금속층
● 엔지니어링 금속 합금 도금층
-
측정 원리
내부 응력(Internal Stress)은 외부 힘이 가해지지 않아도 재료 내부에 남아 있는 응력으로, 제품의 품질과 내구성에 큰 영향을 미칠 수 있습니다.
특히 도금, 용접, 열처리 등의 공정에서 내부 응력이 발생할 가능성이 높으며,
이를 효과적으로 관리하지 않으면 균열, 박리, 변형 등의 문제가 발생할 수 있습니다.
따라서 내부 응력을 측정하고 적절히 제어하는 것이 중요합니다.
Deposit Stress Analyzer는 도금된 테스트 스트립을 눈금(scale) 위에 고정시켜 스트립 끝 사이의 눈금 수를 읽습니다.
도금으로 벌어진 스트립의 거리 값은 응력을 평방인치당 파운드(pounds per square inch)로 계산하는 공식에 사용되고
해당 응력이 압축(compressive)인지 인장(tensile)인지도 판별할 수 있습니다.
※ 참고: 벌어진 전체 단위 수는 20 단위를 초과하지 않아야 합니다.
테스트 스트립 다리의 바깥쪽에 레지스트가 있다면, 도금 응력은 압축(compressive)
테스트 스트립 다리의 바깥쪽에 도금이 되어 있다면, 도금 응력은 인장(tensile)
-
악세서리

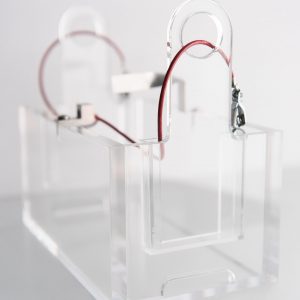

도금셀 785A 아크릴 소재이며, 도금 탱크에서 사용사거나 실험실에서 컨테이너 PN100와 함께 사용할 수 있습니다.
셀 내부에 용액이 흐를 수 있도록 구멍(flow holes)가 있습니다.
주의 : 크롬 도금은 권장하지 않습니다.

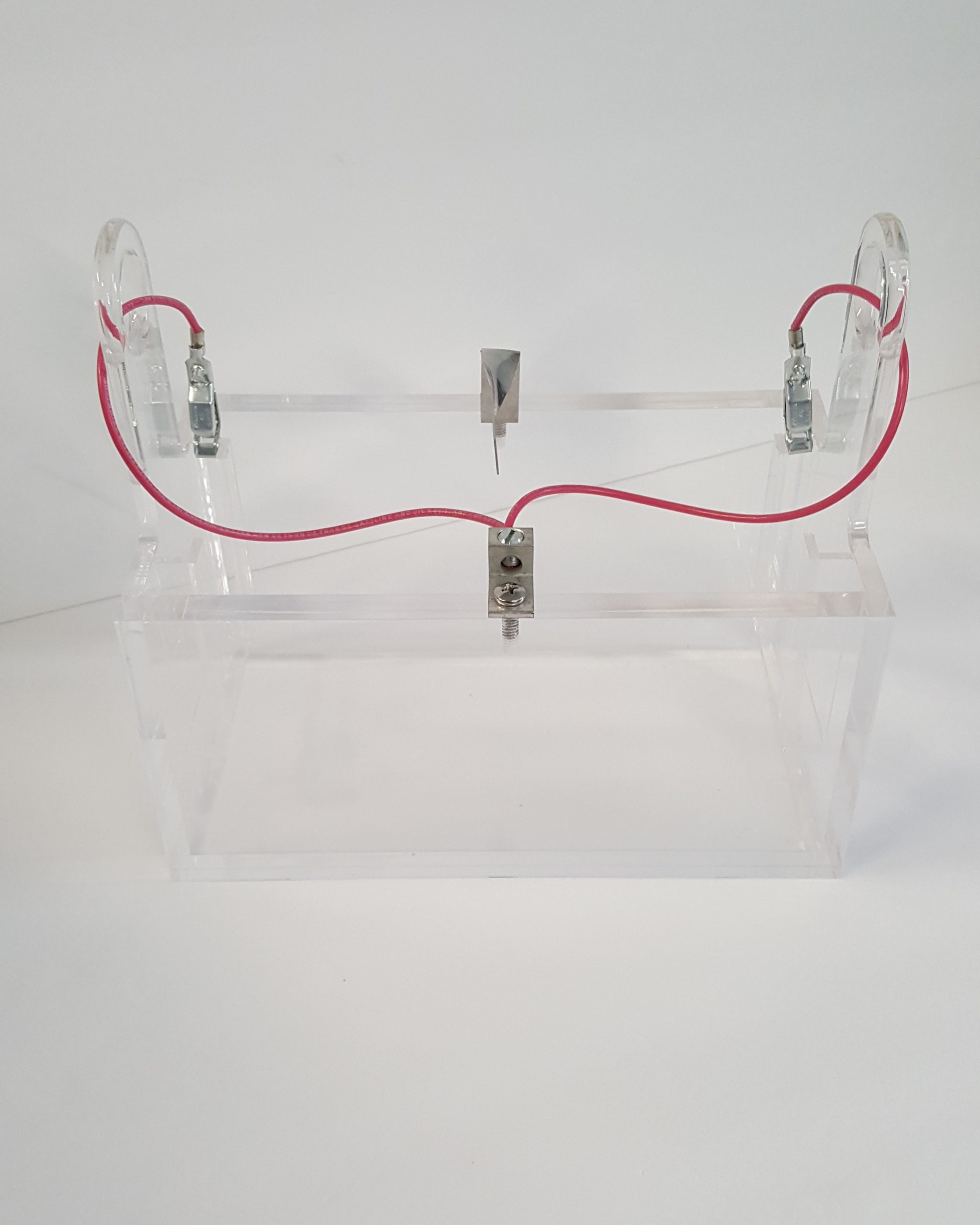

도금셀 785C 아크릴 소재이며, 측면 흐름 구멍이 설계된 자체 포함형 유닛으로 정밀한 응력 측정을 위한 실험실용 장비입니다.
양극(anode)의 크기와 위치가 표준화되어 있고, 양극-음극 간 거리가 일정하게 유지됩니다

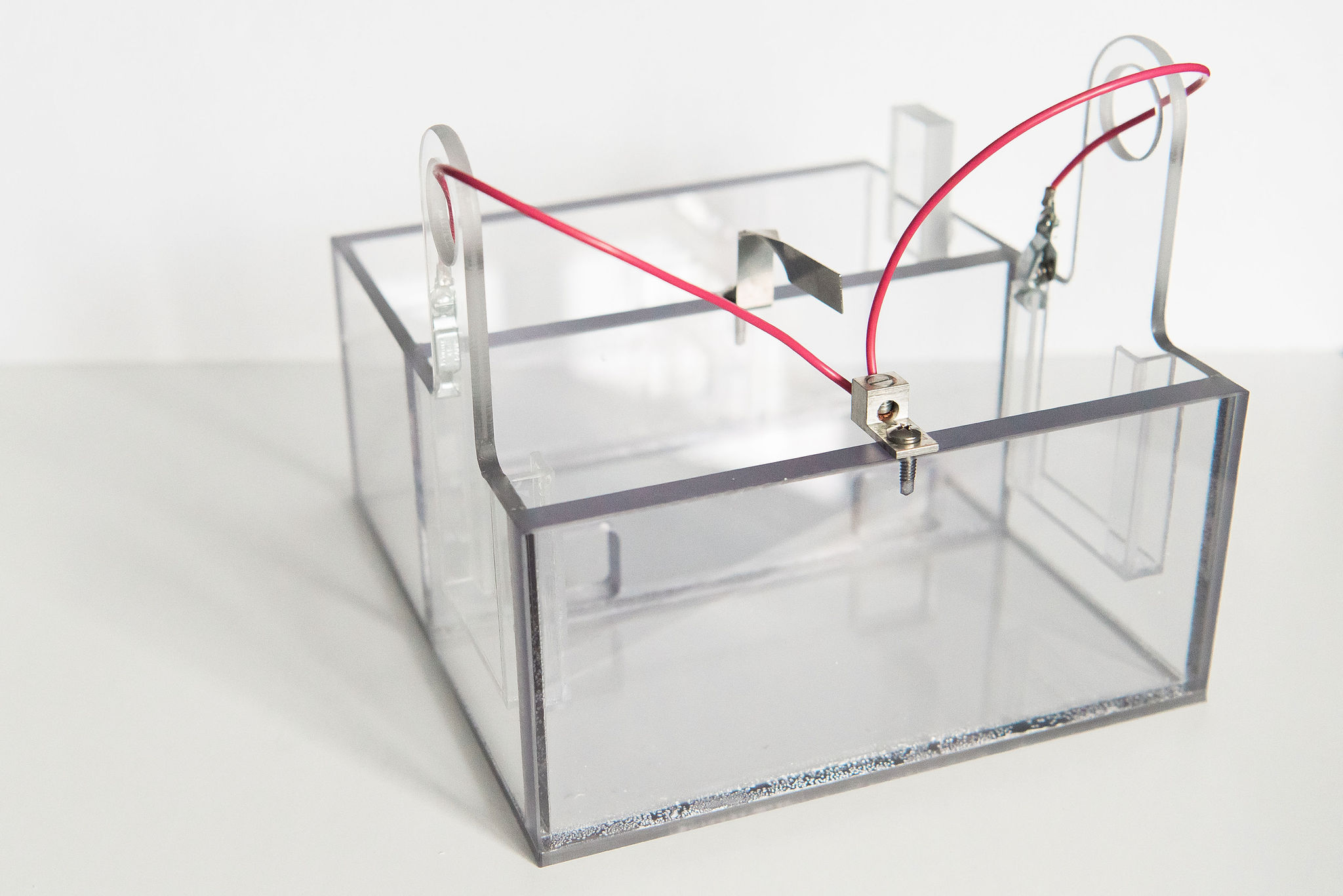

도금셀 800L 두 개의 구획으로 나뉘어 있으며 정밀한 증착 응력 측정을 위해 실험실에서 사용되는 제품입니다.
중앙 칸막이가 셀을 두 개의 동일한 섹션으로 나누며, 두 구획 사이에는 용액이 흐를 수 있도록 작은 구멍이 있습니다.
(침수 히터(PN: 3046)와 펌프(PN: 404)교반 구획 / 테스트 스트립 도금 구획)
양극(anode)의 표준 크기 및 위치를 갖추고 있어 양극-음극 간격을 일정하게 유지합니다.
**크롬 도금은 권장하지 않습니다.

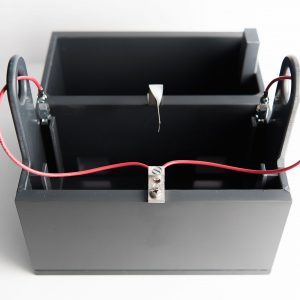

도금셀 800PVC PVC 소재로, 정밀한 도금 스트레스 측정에 사용할 수 있습니다.
중앙에 분리벽으로 두 개의 독립적인 구획으로 나뉘어져 있습니다(2칸 구성 : 침수 히터(PN:3046)** 구획 / 테스트 스트립을 도금 구획).
분리벽의 양 끝에는 개구부가 있어, 용액이 두 구획을 자유롭게 흐릅니다.
양극 크기 및 배치에 적합한 표준 구조이며, 양극과 음극 사이 간격이 일정하게 유지되게 설계되어 있습니다.
크롬 도금에 추천합니다.

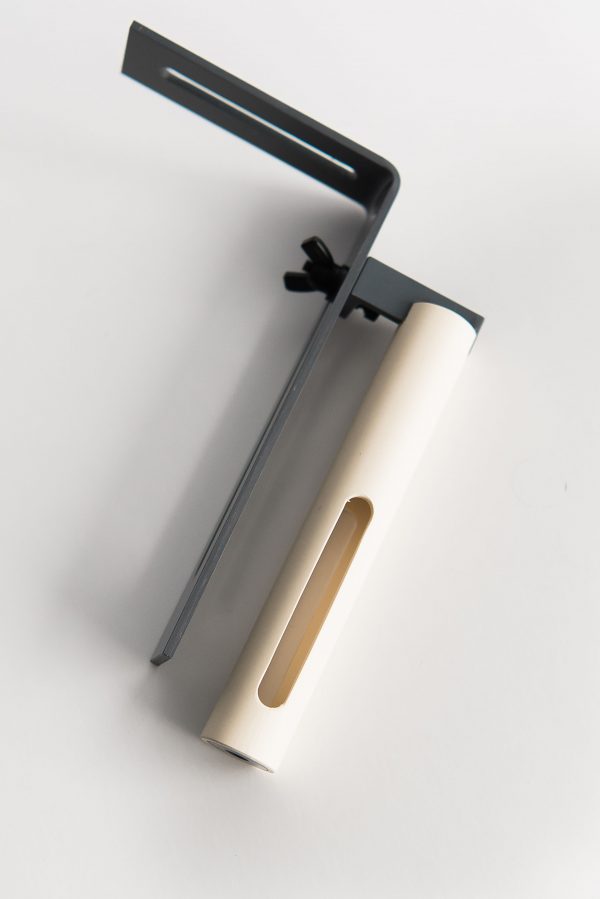

In-Site One 도금셀 492 In-Site One 도금 셀은 추가적인 양극없이 도금 탱크에 직접 사용하도록 설계되었습니다.
이를 통해 실제 스트레스 조건을 보다 정확하게 반영할 수 있습니다.
실험실 환경에서도 사용할 수 있습니다.
이 셀은 무전해 도금(electroless plating) 및 귀금속 도금욕 평가에 특히 적합합니다.
소량의 용액으로 시험이 가능한 장점이 있으며,
특히 첨가제가 침전물 내부 응력에 미치는 영향을 평가할 때 유리합니다.

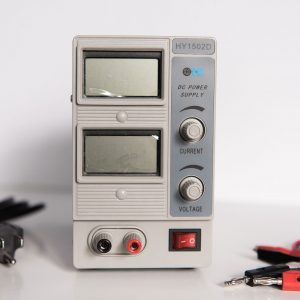

전원공급장치 0-3A (PN:15020-2) 이 정류기(선형 DC 전원 공급 장치)는 시험 스트립 도금에 필요한 낮은 시험 전류(0~3 암페어)를 형성하고 정확성이 높습니다.
• 전압 조절 가능 범위: 0~18V DC
• 전류 조절 가능 범위: 0~3A
• LCD 디스플레이: 전류 및 전압 모두 표시
• 부하 효과: 0.01% + 5mV 이하
• 운영 방식 : 정전압(정해진 전압을 유지) 또는 정전류(정해진 전류를 유지) 모드
• 전류 제한 기능과 단락(쇼트) 보호 기능 포함
• 크기: 9인치 x 6.3인치 x 3.7인치
• 무게: 약 10파운드 (약 4.5kg)

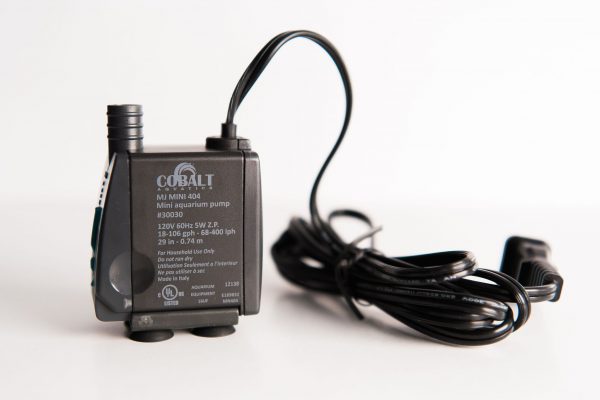

수중 펌프(Submersible Pump, PN: 404) PN: 800L 도금 셀(Lexan 소재) 구매 시, PN: 404 수중 펌프가 포함되어 있습니다.
주의 :
180°F(약 82°C)를 초과하는 온도에서는 유량 조절 슬라이드 바의 장착 부위가 휘어질 수 있으므로 주의해야 합니다.
크롬산(chromic acid)에는 사용하지 마세요
• 소비 전력 : 4W
• 유량 : 158 갤런/시간(GPH)
• 완전히 잠수형으로만 사용 가능

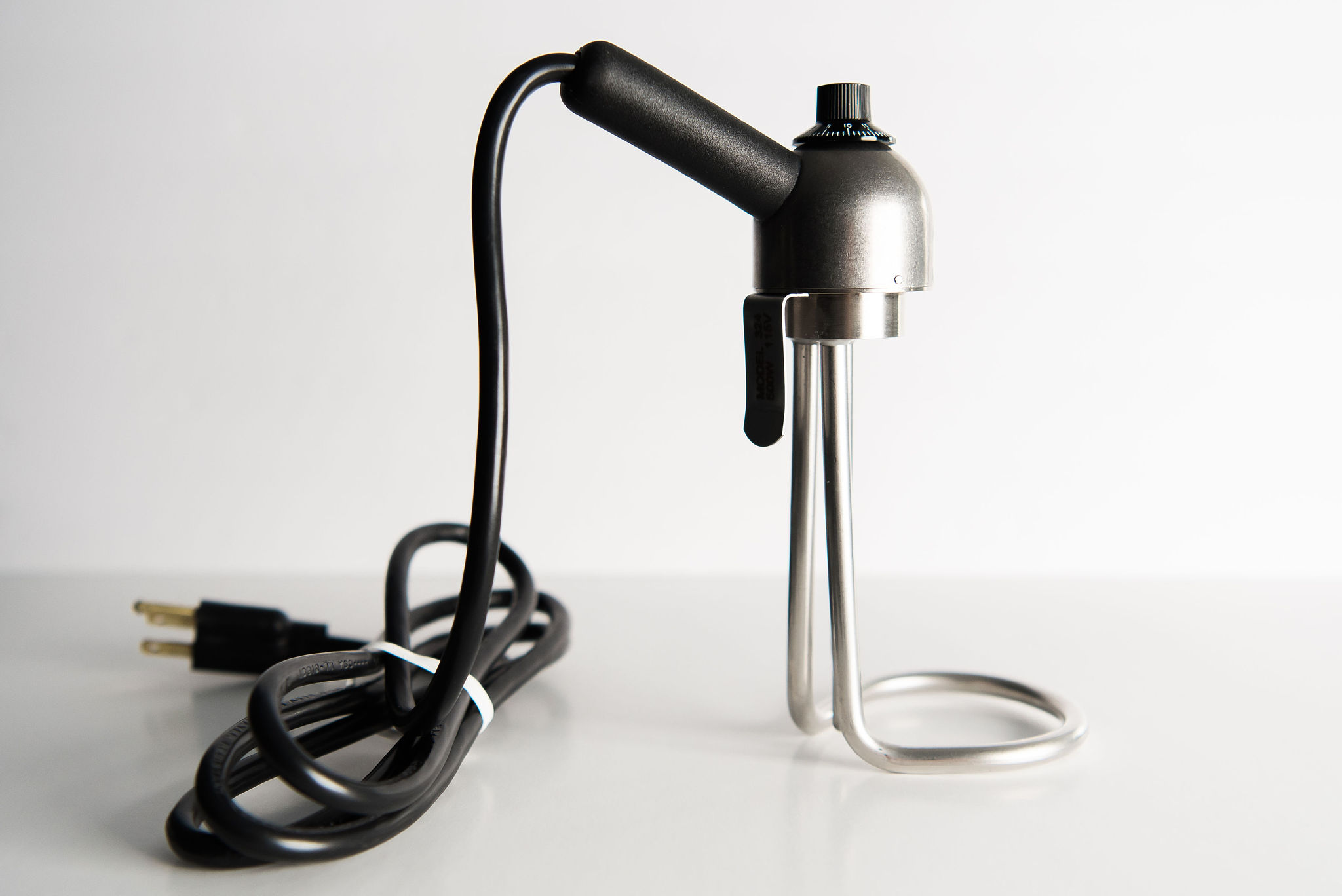

침수 히터(Immersin Heater, PN: 3046) 침지형 히터는 도금 셀 PN: 800L 및 PN: 800PVC에 사용하도록 설계되었습니다.
⦁ 온도 범위 : 실온 ~ 212°F(100°C)
⦁ 가열 영역 : 지름 3-1/8"(약 79.4mm)
⦁ 재질 : 스테인레스 스틸
⦁ 침지 깊이 : 3 inches(약 76.2mm)
⦁ 가열 방식 : 루프(Loop) 형식
⦁ 소비전력 : 500W
⦁ 전원 (VAC) : 115V (미국 표준 전압)

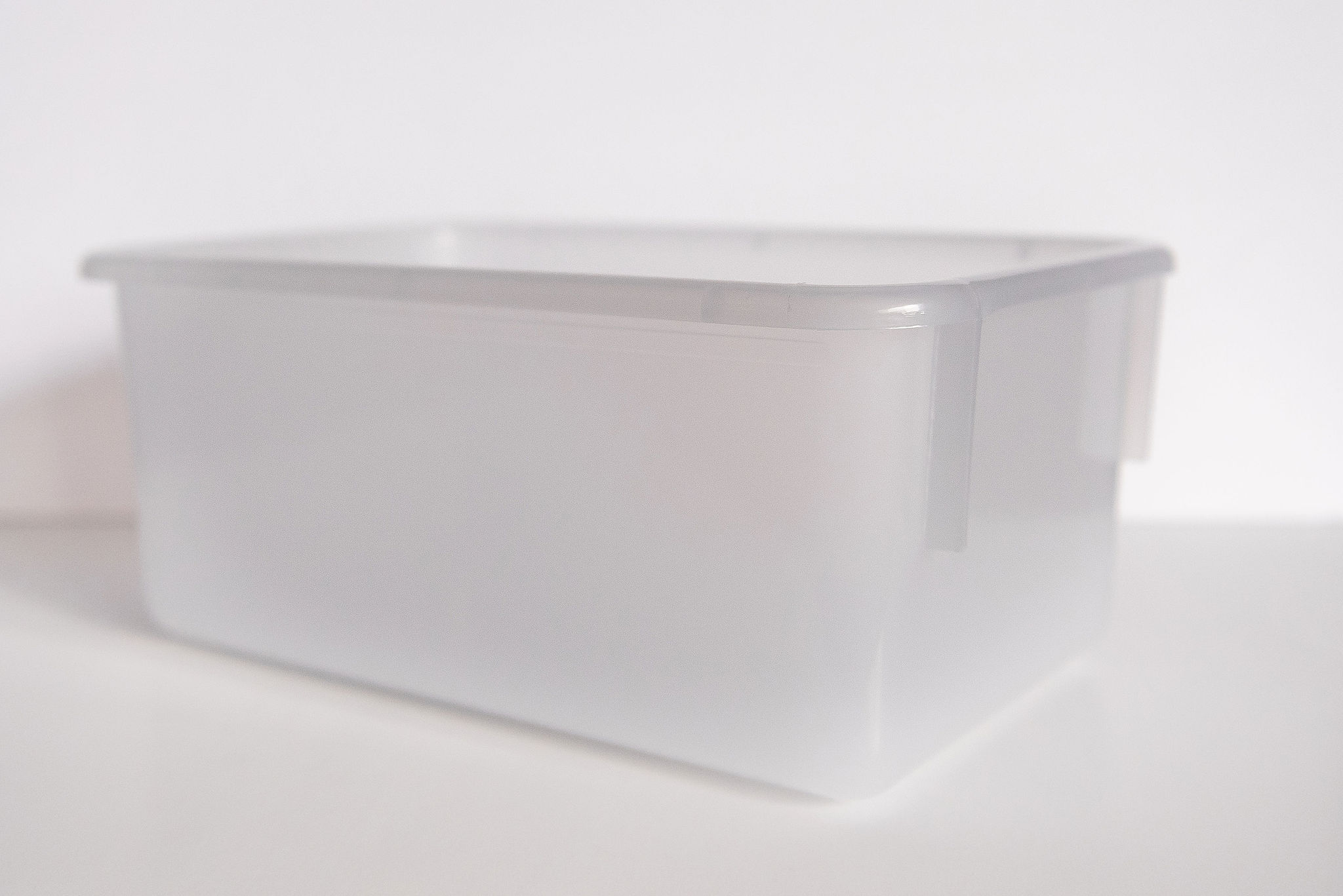

전해질 용기(Electrolyte Container, PN: 100) ⦁ 부식 및 화학 물질에 강한 폴리프로필렌(polypropylene) 소재로 되어 있으며,
최대 250°F(약 121°C)**의 온도에서도 사용할 수 있습니다.
⦁ 이 용기는 측면 흐름 구멍(side flow holes)이 있는 도금 셀 PN: 785A를 담는 데 사용되며,
실험실에서 테스트 스트립 도금(test strip plating) 작업에 활용됩니다.
⦁ 크기 12 x 8 x 5.5인치(약 30.5 x 20.3 x 14cm)

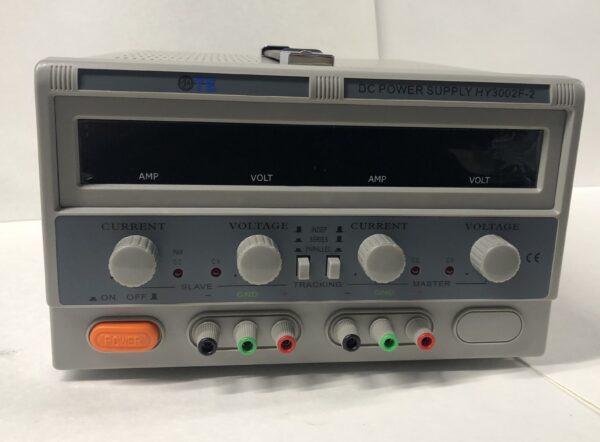

이중 가변형 직류 전원공급장치 0-2A(Dual Variable DC Power Supply PN: Hy3002F-2) 테스트 스트립 도금에 필요한 낮은 전류(0~2A)에 적합하며, 전류계의 정확성이 높습니다.
두 개의 도금 욕조(plating bath)에 동시에 사용할 수 있도록 설계된 듀얼 출력기입니다.
풋 페달이 포함되어 있어 핸즈프리 작동이 가능합니다.

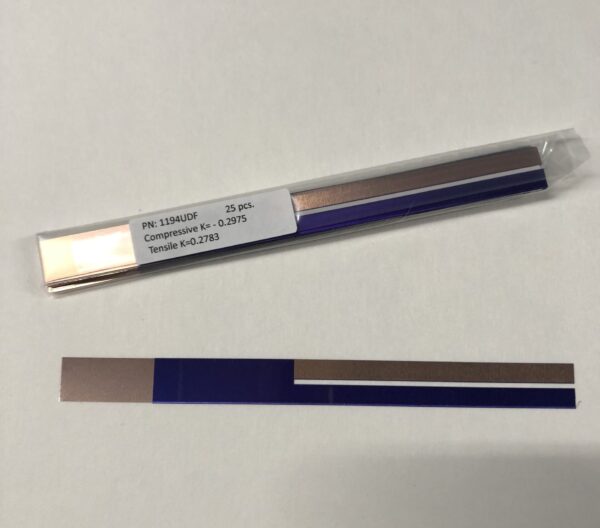

Test Strips 1194UDF 구리 합금 테스트 스트립 도금에 필요한 낮은 전류(0~2A)에 적합하며, 전류계의 정확성이 높습니다.
두 개의 도금 욕(plating bath)에 동시에 사용할 수 있도록 설계된 듀얼 출력기입니다. 풋 페달이 포함되어 있어 핸즈프리 작동이 가능합니다.
이 시험편(Test Strip)은 **0.002인치(약 0.05mm) 두께의 구리-철 합금(Copper-Iron Alloy)**으로 제작되었으며,
1,500~145,000 psi 범위의 인장 및 압축 응력, 도금 응력(Deposit Stress) 측정을 위해 사용됩니다.
중성이나 약산성 도금욕(plating bath)에는 사용 가능하나, 중~고 알카리성 도금욕에는 적합하지 않습니다.
(한 세트 50개 포장)
Test Strips 270AQ 니켈 합금 PN:270AQ는 순수 니켈로 제작된 두께 0.0011인치(약 0.028mm)의 가장 민감한 시험편으로, 특히 내부 응력이 매우 낮은 도금층을 측정하는 데 효과적으로 사용됩니다.
니켈, 무전해 니켈, 니켈 합금, 크롬, 주석, 은, 금, 팔라듐 및 로듐과 같은 금속 도금에서 이상적인 선택입니다.
이 시험편은 200~60,000 PSI 범위의 인장 및 압축 응력을 측정할 수 있습니다.
(한 세트 50개 포장) -
