Spiral Contractometer

Spiral Contractometer

나선형 금속 스트립의 도금 후 수축 팽창으로 응력을 측정


● 내부 도금 방지 구조를 통해 정확한 외부 응력 측정

● 표준화된 나선형 스트립으로 계산 간소화

● 재현성 높은 결과와 빠른 응력 계산

● ASTM B636 표준 완전 준수

● 기술 지원 및 부품 제공 포함

Download Catalog Product List

  • 제품특징

    ● 나선(Helix)의 손쉬운 중심 정렬

    ● 양극 바스켓(Anode Basket)의 손쉬운 중심 정렬

    ● 나선 끝부분의 구멍을 통한 미끄럼 방지

    ● 영어/미터법 기준의 간편하고 신속한 계산

    ● 추정 과정(Guess Steps) 제거

  • 적용 분야

    ●  전기 도금 품질 관리

    ●  도금액 첨가제 평가

    ●  공정 최적화 및 모니터링

    ●  연구 개발 및 신뢰성 시험

  • 측정 원리


    내부 응력은 전기도금 및 화학적 방법으로 금속을 침착하는 과정에서 본질적으로 발생하는 힘입니다.

    이 응력은 인장(Tensile) 또는 압축(Compressive) 형태로 나타나며,

    도금층이 기판(base material)에 대해 수축하거나 팽창하는 현상을 초래할 수 있습니다.

    높은 수준의 응력은 미세 균열(micro-cracking) 및 거시 균열(macro-cracking)을 발생시키며,

    심한 경우 도금층의 박리(blistering), 박탈(peeling), 박락(flaking) 등의 문제를 일으킬 수 있습니다.

    이러한 내부 응력을 평가하는 두 가지 주요 방법은 '굽은 스트립 도금 응력 분석기(Bent Strip Deposit Stress Analyzer)'와

    '나선형 수축계(Spiral Contractometer)'입니다.

    이 방법들은 미국 재료 시험 협회(ASTM)의 승인된 시험 절차로 인정받고 있습니다.


  • 악세서리

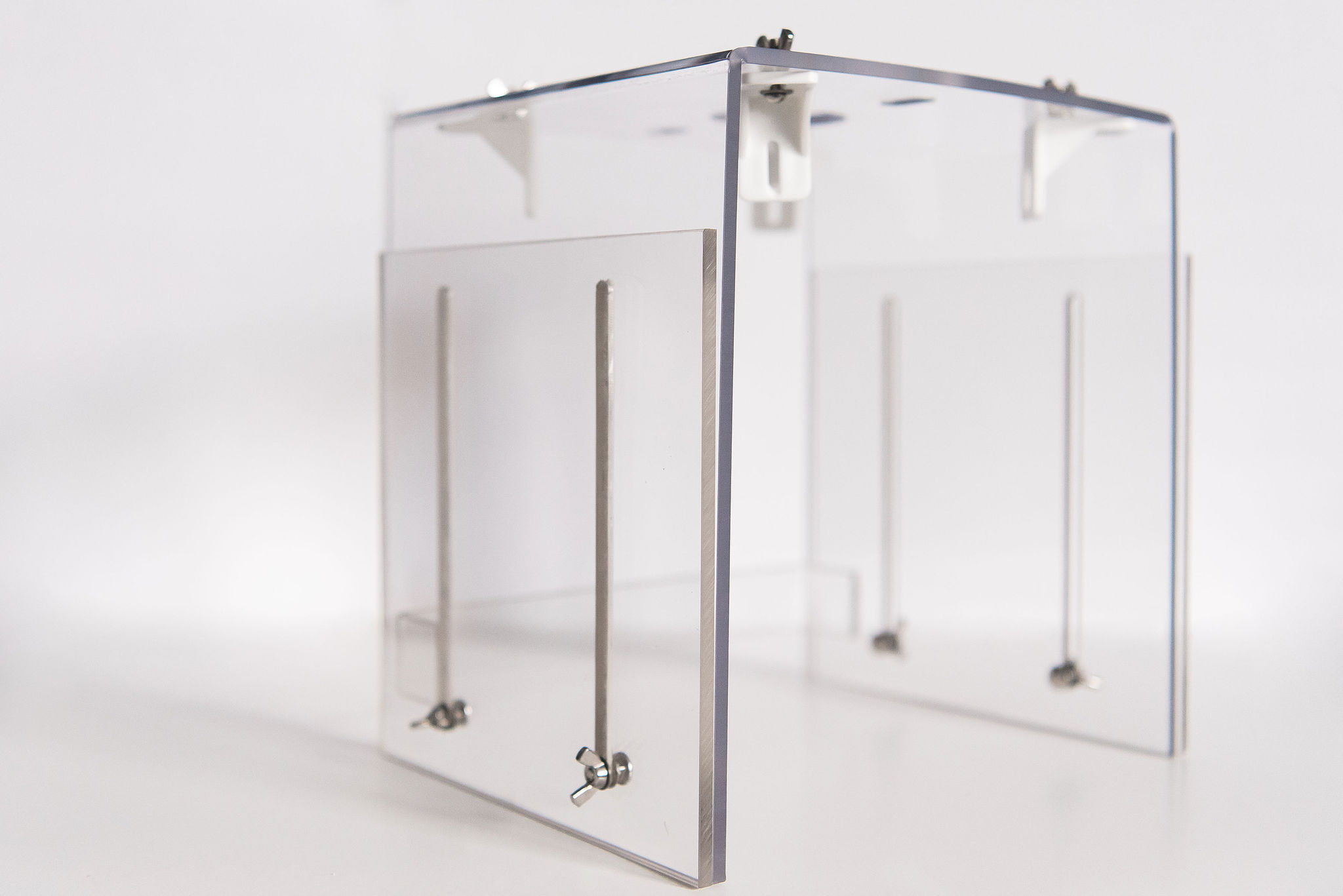

    높이 조절 받침대(Adjustable Support Stand SAS141)
    높이 조절 받침대(Adjustable Support Stand SAS141)

    나선형 구조(helix)를 장착하고 있고, 실험 중 보정하거나 도금할 때 Spiral Contractometer를 안정적으로 지지하기 위해 설계되었습니다.
    • 내구성이 높은 Lexon 소재
    • Spiral Contractometer (PN: KSC114)와 함께 사용하는 지지대입니다.
    • 비이커 지름 6.5인치에서 7.5인치까지 조절이 가능하며, 높이를 조절하여 Magnetic Stirrer/Hot Plate (PN: MSH4000)에도 사용할 수 있습니다.
    • 크기 8 x 9.25 x 11인치, 최대 16.5인치까지 확장 가능합니다.
    • 실험 중 나선이 비이커의 중앙에 유지되도록 위치를 조정할 수 있습니다.

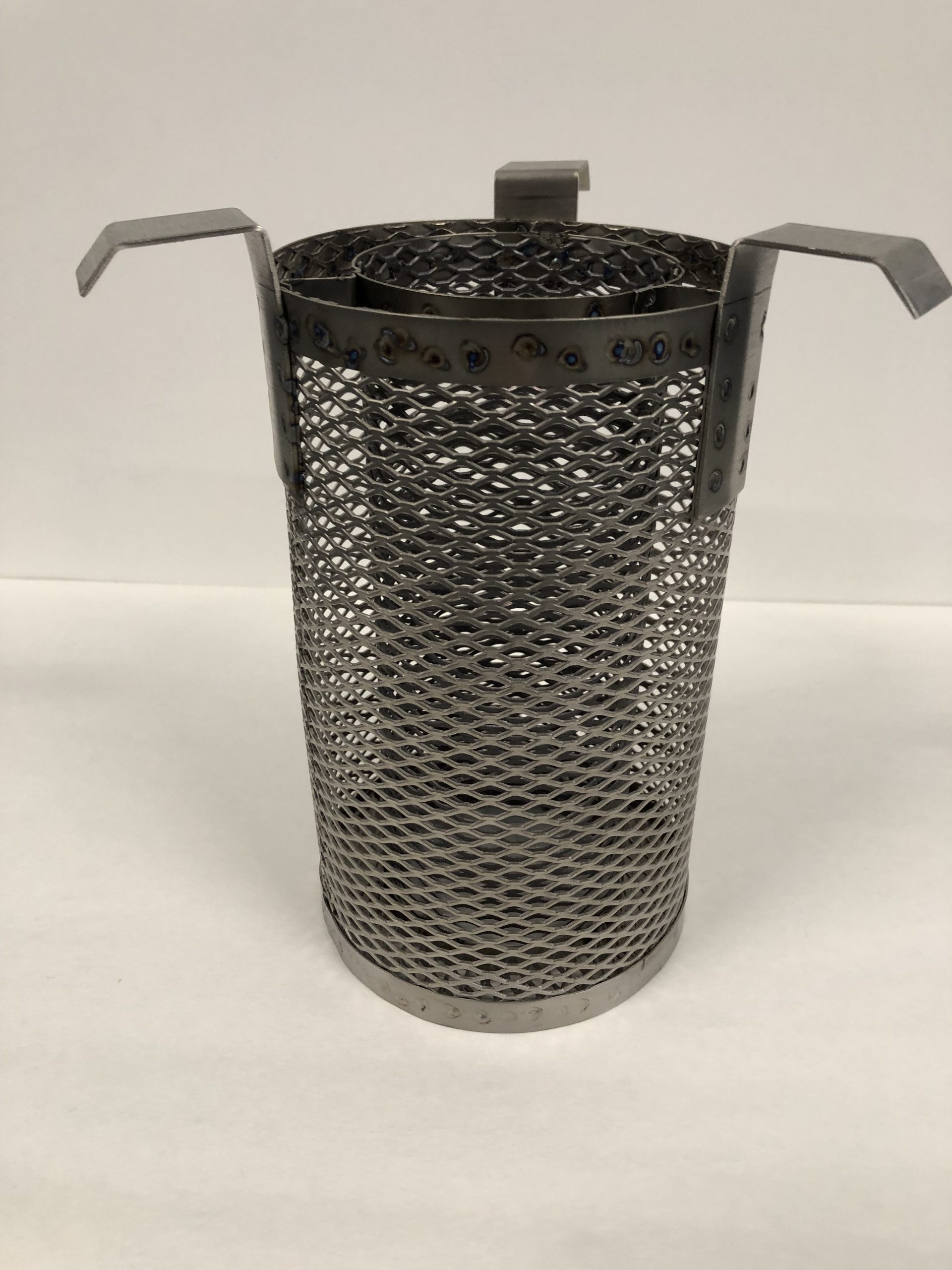

    양극 바스켓(Anode Basket ABL14)
    양극 바스켓(Anode Basket ABL14)

    • Spiral Contractometer 실험에서 Anode Basket을 사용하여 용액 속에서 균일한 금속이온 공급과 온도 유지를 도와줍니다.
    • 비이커 바닥에 자기 교반 막대(Magnetic Stir Bar)를 넣고 용액을 균일하게 혼합하면서 실험 조건을 일정하게 유지할 수 있도록 설계되어 있습니다.
    • 크기 4 x 5 x 8.25인치, 지름 5인치
    • 티타늄 메시(Titanium Mesh) 소재
    • 4,000ml PYREX 비이커(지름 6.5~7.5인치)에 맞게 설계되었고, 비이커 상단의 측면 탭(side tabs)을 통해 중앙에 위치하도록 고정됩니다.
    • 실험 후에는 도금된 아노드 바스켓과 버튼을 잘 헹군 뒤 보관해야 합니다.

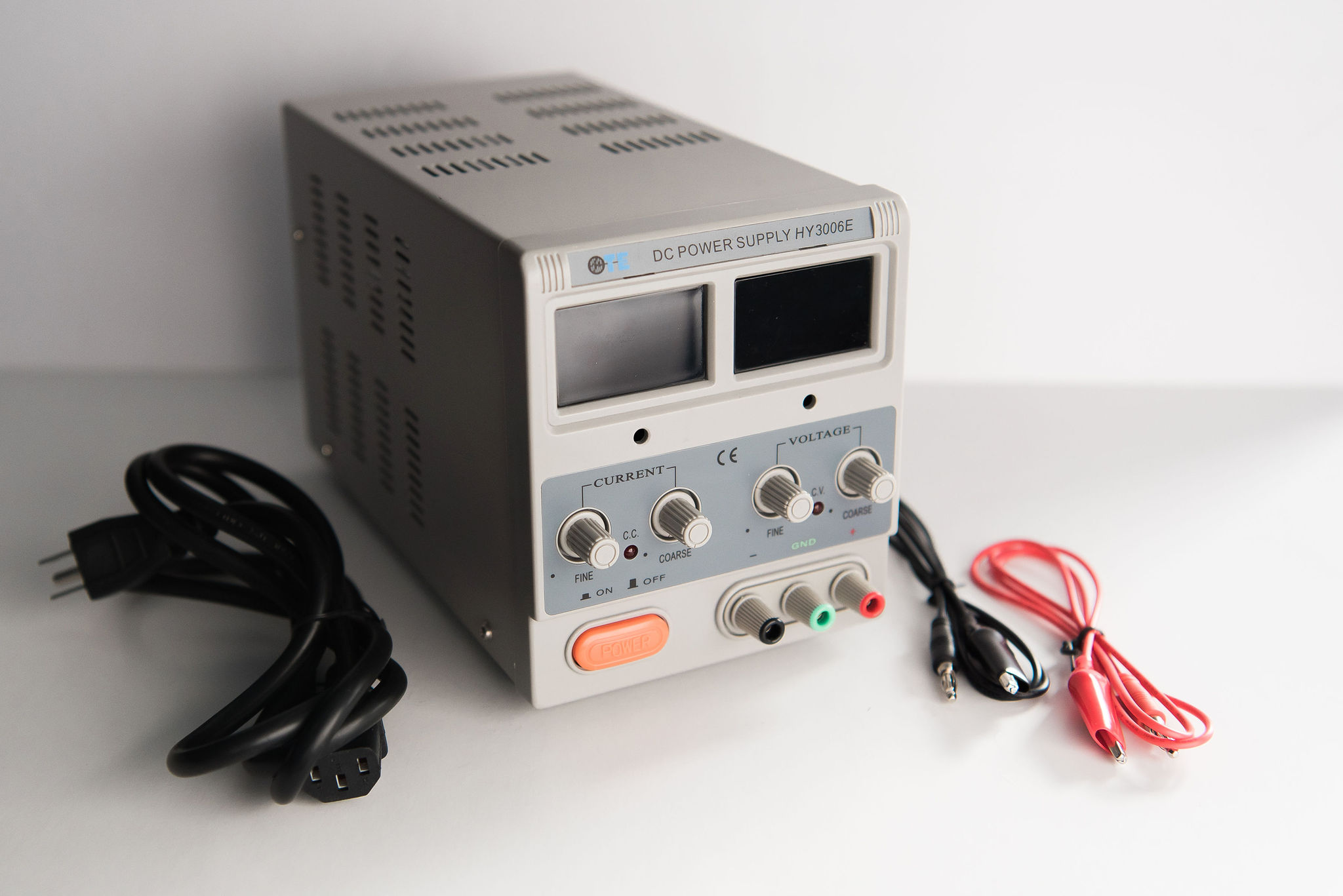

    직류 전원공급장치 DC Power Supply(0-5A) HY3005D
    직류 전원공급장치 DC Power Supply(0-5A) HY3005D

    고품질의 선형(linear) 방식 DC 전원 공급기로, 출력이 0~30V DC, 0~5A 범위에서 연속적으로 조절 가능합니다.
    또한, 전압과 전류를 조절할 수 있는 조/미세 조절기(coarse & fine control)가 있어 원하는 값을 정밀하게 설정하기 쉽습니다.
    2개의 LED 디스플레이가 탑재되어 있어 전압과 전류 값을 정확하게 읽을 수 있습니다(제조국: 중국)
    입력 전원: 단상 AC 전압, 110V/220V 선택 가능
    출력 전압/전류: 05A DC

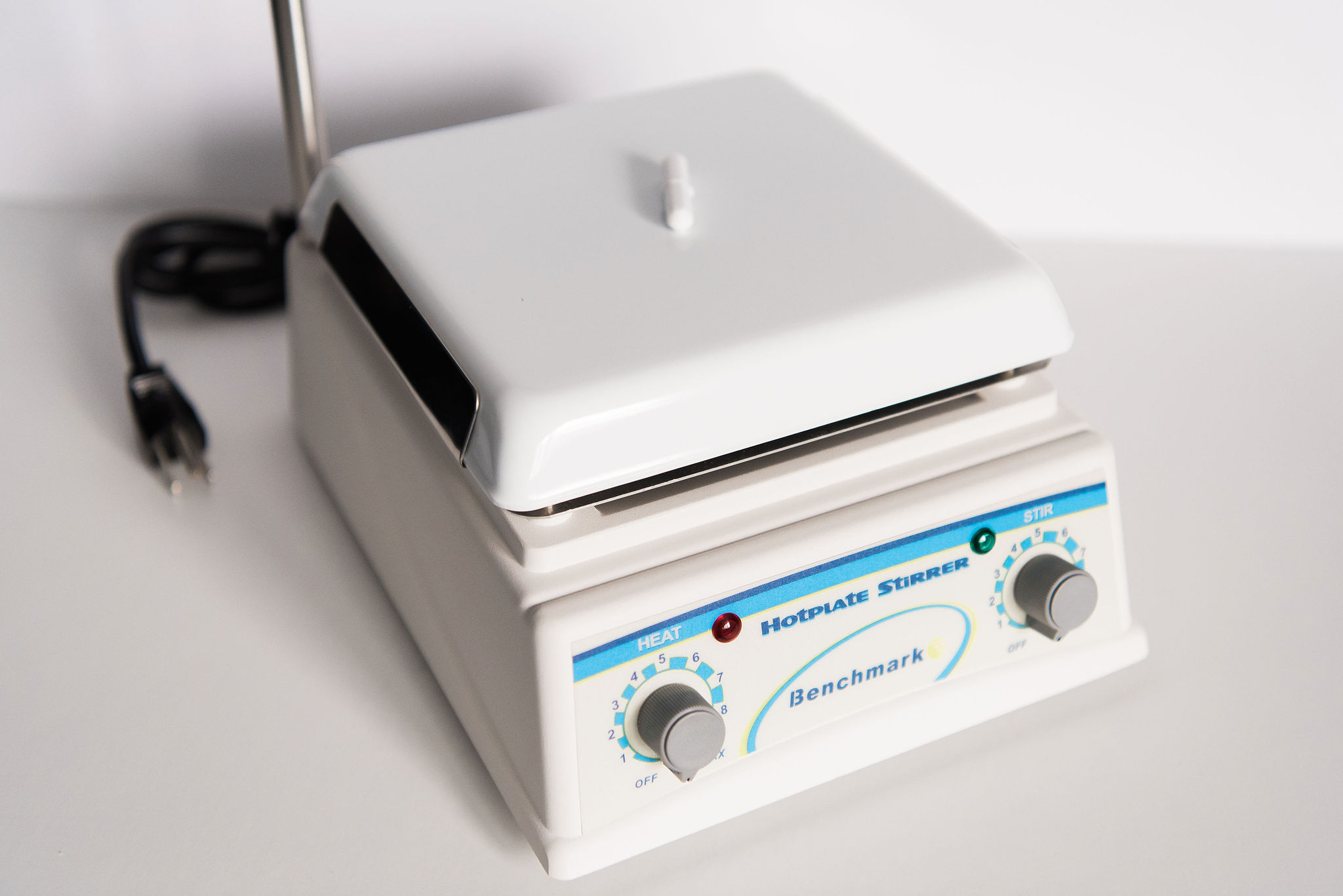

    가열자석교반기(Hot Plate Magnetic Stirrer MSH4000)
    가열자석교반기(Hot Plate Magnetic Stirrer MSH4000)

    • PN: 785 시리즈 도금 셀에서 침수 펌프(submersible pump) 대신 교반용 옵션으로 사용할 수 있습니다.
    • Spiral Contractometer 시스템에서 비이커 테스트 시 열원 및 교반 장비로도 효과적으로 작동합니다.
    • 작업 표면은 내약품성 및 내구성이 뛰어난 백색 세라믹으로 되어 있어 실험대 공간이 좁은 곳에서도 사용이 편리합니다.
    • 1.5인치 자석이 함께 제공되며, 최대 **섭씨 120도(화씨 248도)**까지 견딜 수 있습니다.

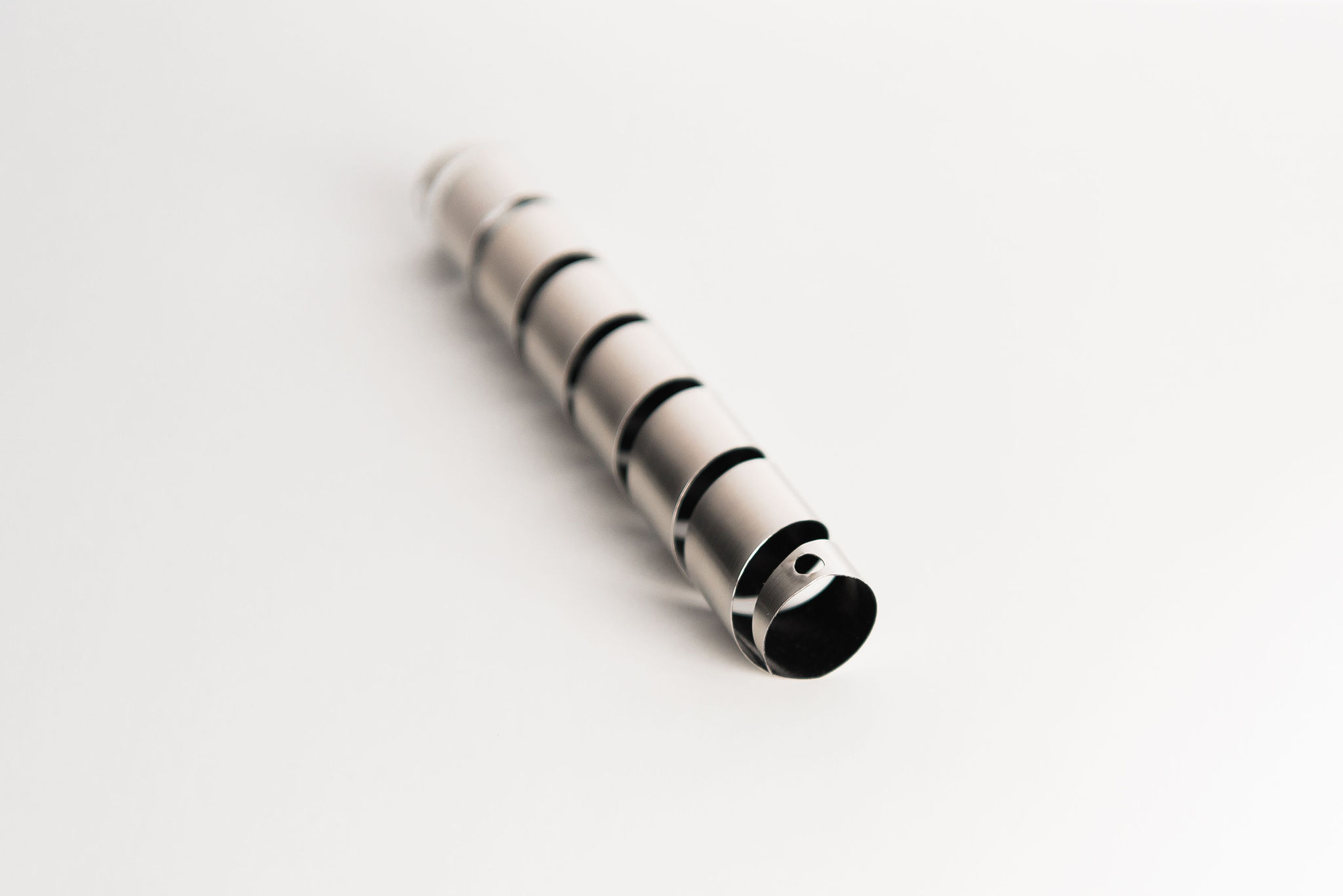

    불소코팅 나선 시편(Spirals Fluoropolymer Coated CTS214)
    불소코팅 나선 시편(Spirals Fluoropolymer Coated CTS214)

    재질 : 스테인리스 스틸, 두께 0.010in
    길이 : 약 6.25in (약 15.9cm)
    표면 면적 : 13.57in²
    표면 면적 : 0.0942ft²
    단위 면적당 전류 : 30 A/ft²
    총 전류 : 2.90A
    재료 두께 : 0.010in
    평균 도금 두께 : 500µin
    도금 시간 : 20분 40초
    도금 용액 온도 : 130°F ± 1°F (약 54.4°C ± 0.5°C)

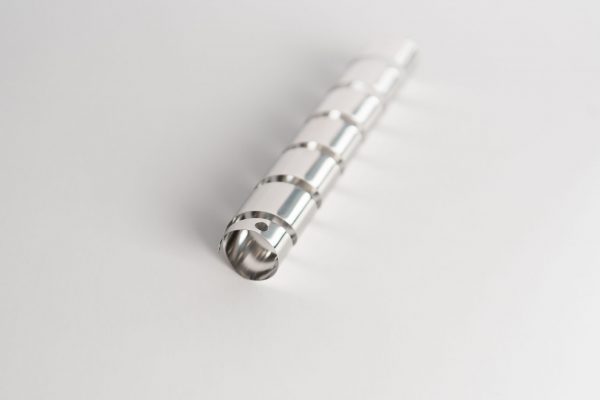

    코팅되지 않은 나선 시편(Spirals Non-Coated NCS314)
    코팅되지 않은 나선 시편(Spirals Non-Coated NCS314)

    코팅이 안 된 나선형 시편(Helix)은 금속 코팅의 전기 도금 공정에서 내부 응력을 측정할 필요가 없을 때 사용합니다. 도금 과정에서 내부를 효과적으로 차폐하도록 설계되었기 때문에 시편의 외부에만 도금이 됩니다. 공식 인증이 필요한 테스트에는 내부에 플루오르폴리머(특수 코팅)가 되어 있는 샘플을 사용하는 것을 권장합니다.

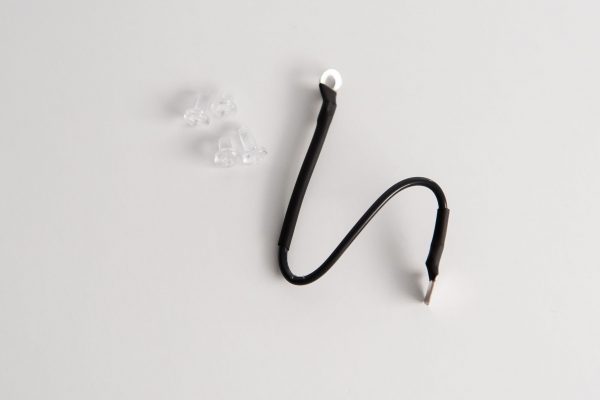

    와이어 수리 키트(Wire Repair KIt SCWRK)
    와이어 수리 키트(Wire Repair KIt SCWRK)

    구성품
    - Spiral Contractometer에 연결할 수 있는 수축 포장된 와이어 1개
    - 나선을 고정하는 데 쓰이는 플라스틱 나사 2개
    - 고온에서도 견디는 PTFE(테플론) 소재 나사 2개
