세가지 모드(Single, Auto, Online)로 측정하는 다기능의 표면장력계
다양한 상황과 연구 목적에 맞게 활용
SINGLE 모드 – 단일 측정
● 신속하고 신뢰할 수 있는 공정 제어
● 사용자 정의 측정 매개변수에서 단일 값 측정
● 개별 특성 곡선을 통해 농도 결정
AUTO 모드 – 거품 수명 범위 내 자동 측정
● 연구개발에 적합한 편리한 모드
● 계면활성제 동역학 자동 스캔
● 반복적으로 시간에 따른 변화 분석에 적합
ONLINE 모드 – 연속 측정
● 지정된 기간 동안 자동 연속 측정
● 실시간 공정 모니터링
● 온도 변화의 영향 분석
측정값 | 표면장력 mN/m |
주요 응용 분야 | 계면활성제 또는 계면활성제 함유 제품의 습윤 특성 분석 계면활성제 농도 제어 혼탁점(Cloud Point) 분석을 위한 온도 의존성 연구 |
사용 방식 | < 3가지 측정 모드 지원 > SINGLE 모드: 단일 측정 (원포인트) AUTO 모드: 자동 스캔 ONLINE 모드: 연속 측정
견고한 하우징, 산성 보호 옵션 초순수로 간편한 세척 및 교정 가능 |
측정 방식 | PEEK, PTFE 또는 유리 (재사용 가능, 다양한 액체에 적합 ) 재질의 모세관 사용 차압 방식(Differential Pressure Method) 적용으로 침수 깊이에 영향을 받지 않음 거품 수명 개별 제어 가능 |
측정 모니터링 | 교정 표준으로 증류수 사용 |
산업분야 | 산업 부품 세척, 도금, 페인트 & 락커, 프린팅 잉크등 다양한 분양 |
지난 25년 이상 다양한 산업에서 활용되고 있는 SITA 표면장력계
● 산업용 부품 세척에서 표면 장력 및 계면활성제 농도 제어
● 도금 및 식각 공정에서 습윤제 농도 모니터링
● 잉크젯 잉크, 페인트 및 바니시 품질 검사
● 생산 라인 및 실험실에서의 표면 장력 측정
● 세척제, 도금제, 잉크 및 페인트 등 제품 개발
● 공정 화학물질의 온도 변화 분석

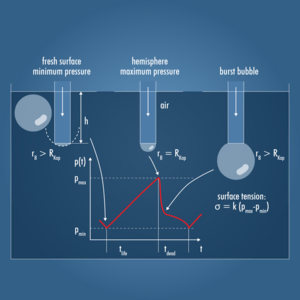

모든 SITA 표면장력계와 마찬가지로, SITA pro line t15+는 기포 압력 방식을 기반으로 액체의 동적 표면 장력을 측정한다.
그림에서 볼 수 있듯이, 공기를 모세관을 통해 공정 액체로 흘려 보내 거품이 형성될 때의 압력 변화를 측정한다.
표면장력 측정 범위 |
10...100 mN/m (dyn/cm) |
표면장력 해상도 |
(10...100) mN/m (dyn/cm) |
거품수명 조절가능범위 |
(15...30,000) ms |
거품수명 해상도 |
1 ms |
거품수명 제어편차 |
1~10% 조정 가능 |
거품수명 측정편차 |
최대 1 ms |
온도측정범위 |
0...100 °C |
해상도 |
0.1 °C |
측정 편차 |
최대 0.5 %, 조정 가능 |
재현성 |
0.3 K |
전원공급 USB |
100...240 V / 5V |
리튬이온배터리 |
3.6 V / 2,000 mAh, 최소 작동 시간 10시간 |
최대소비전력 |
max. 2.5 W |
USB 인터페이스 |
데이터 전송 |
디스플레이 |
LCD |
측정방법당 개수 |
각 측정모드(auto, online, single) 당 50개 |
메모리 | 각 측정 방법당 최대 1,000 메모리 공간 |
사용환경(보관/작동) | -20...50 °C / 10...40 °C |
측정가스 | 주변 공기 |
크기 (HxWxD) | 168x75x35 mm |
무게 | 270g |
Windows 소프트웨어 SITA LabSolution을 활용한 실험실 자동화
● 실험실 측정 및 활성 성분 분석 자동화
● 직관적인 조작 방식
● 반복적인 측정 및 제어 작업을 위한 사용자 정의 시퀀스 (템플릿 제공)
● 효율적인 실험 준비
● 온도 곡선 측정
● 개별 농도 곡선의 간편한 생성
● 편리한 보고 기능 – 측정 프로토콜 및 보고서 작성 지원
● 샘플 준비 및 조절을 위한 다양한 액세서리 통합 가능
호환 가능한 실험 장비
● 뷰렛 (액체 정량 주입 장치)
● 온도 조절기 (Thermostat)
● 자석 교반기, (가열) 교반기

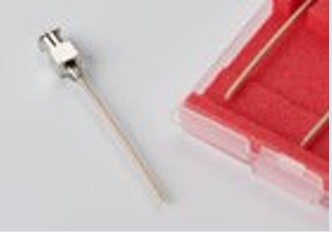

실험실 표준형
높은 내화학성으로 다양한 화학 물질에 잘 견디며 세척이 간편
주로 세정제나 계면활성제의 연구 및 개발 과정에서 활용
잉크젯 잉크, 페인트, 코팅제 등의 품질 검사와 보증에 사용

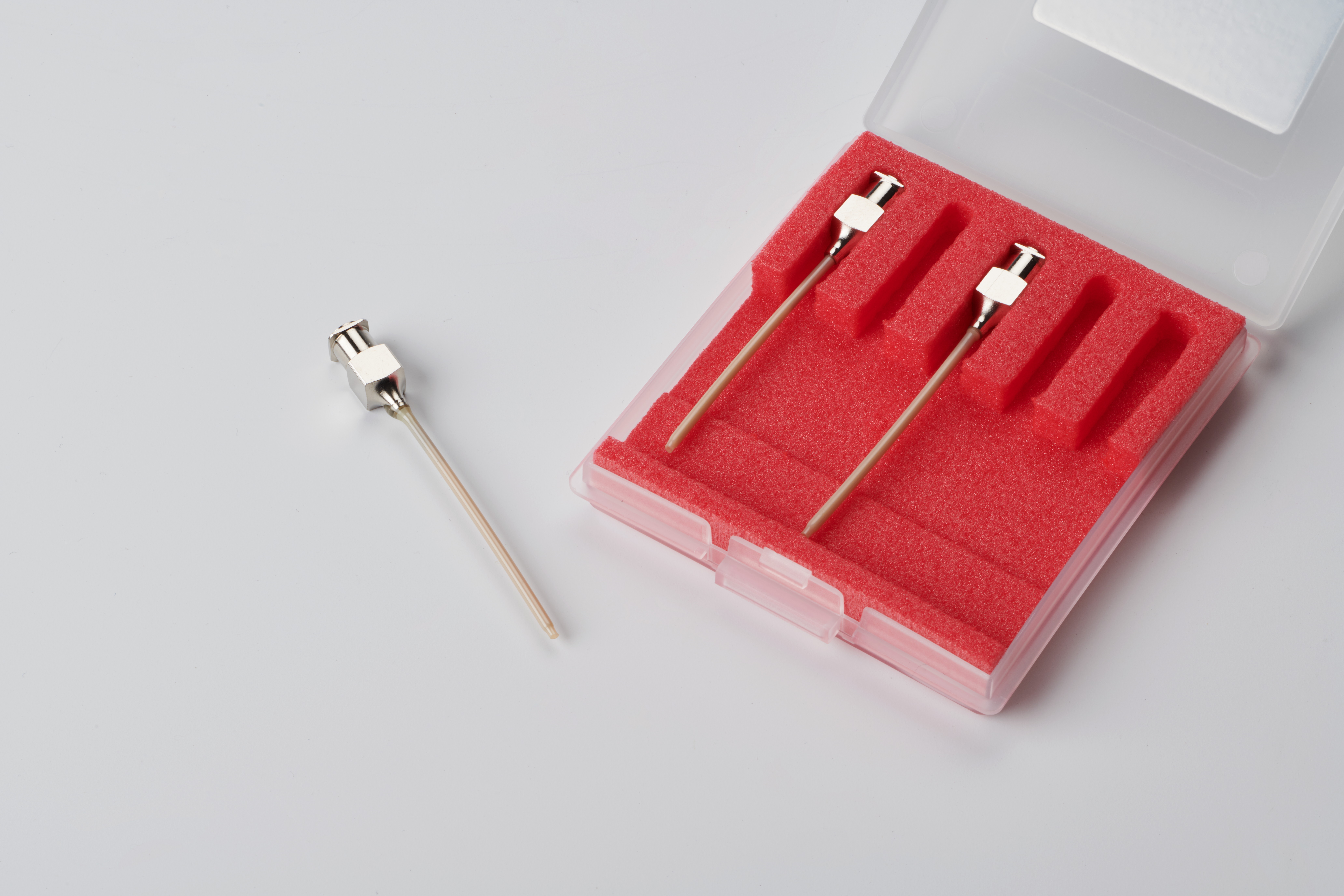

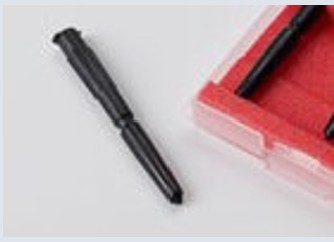

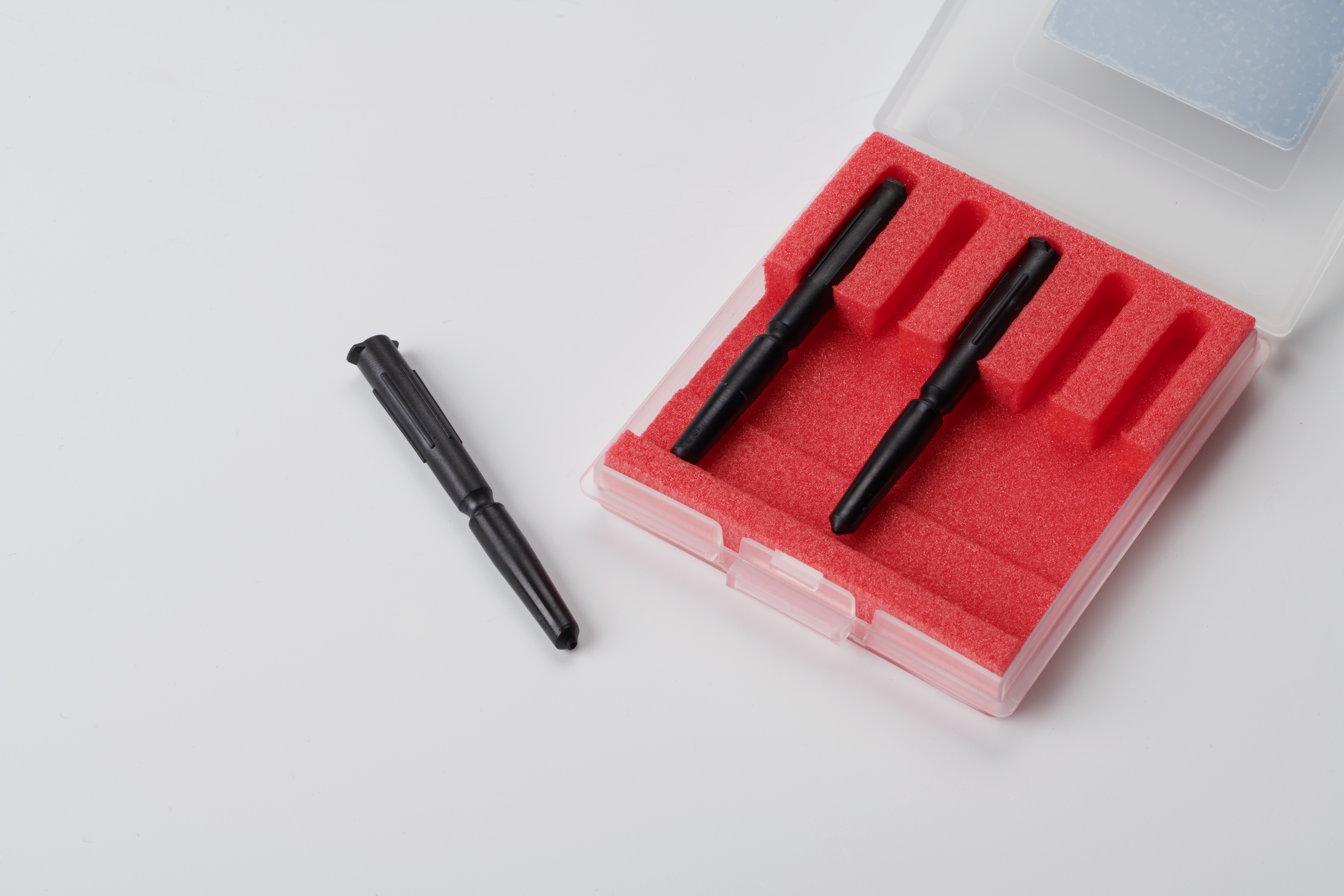

공정 표준형
최적화된 모세관 구조, 높은 내화학성
정밀한 팁 설계로 반복 측정의 정확도가 높아, 장기간 인라인 사용
오염된 샘플을 대상으로 한 공정 및 욕조제어에 사용
세정 및 전해도금 공정에서 계면활성제를 모니터링에 활용

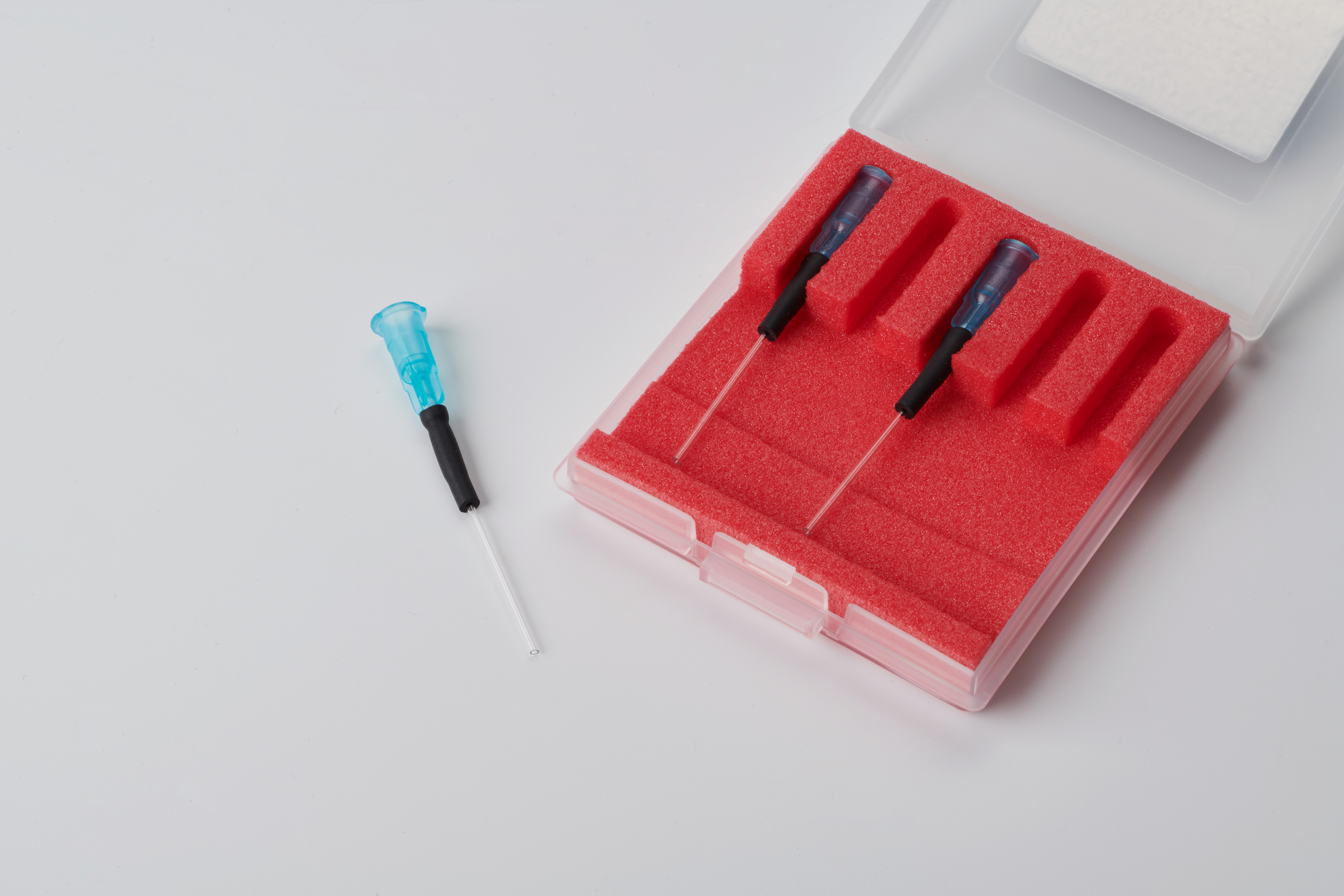

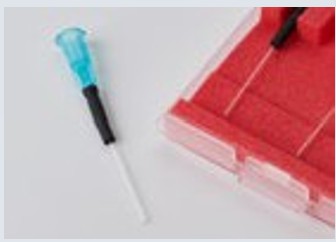

특수한 용도용
홀더와 붕규산유리(보로실리케이트 유리)로 된 모세관 2피스 세트
높은 내화학성: 크롬산, 크롬-황산 혼합물, 크롬 처리 욕조 등 특수 화학 환경에 사용

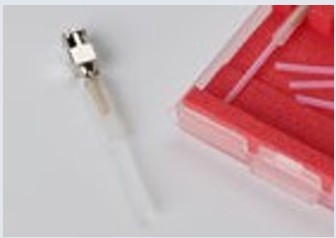

특수한 용도용
홀더와 PTFE(폴리테트라플루오로에틸렌) 일회용 모세관 2피스 세트
가장 높은 수준의 내화학성 소재인 PTFE
페인트, 코팅제, 액상 접착제 등 접착 제품을 다루는 특수 용도에 적합

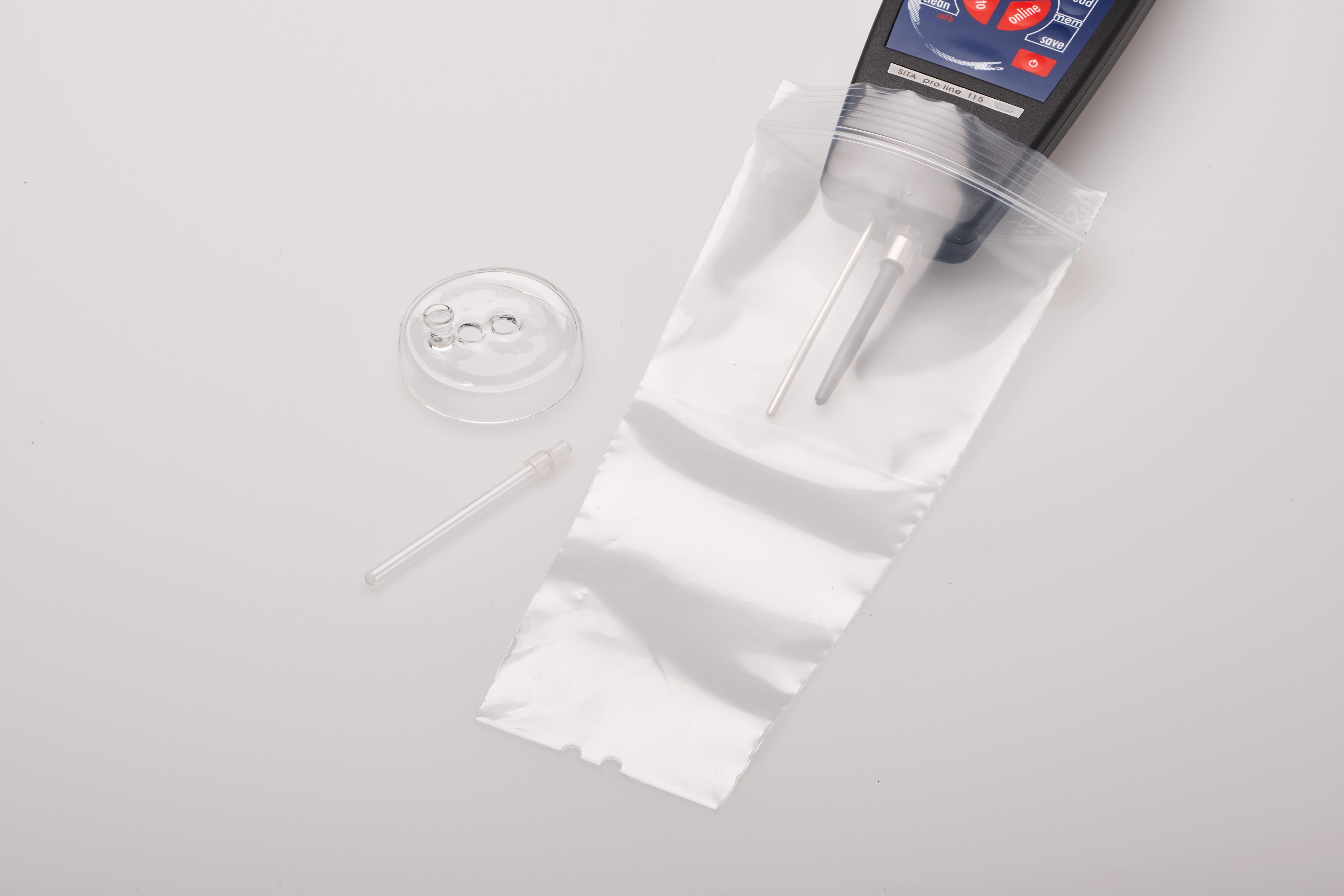

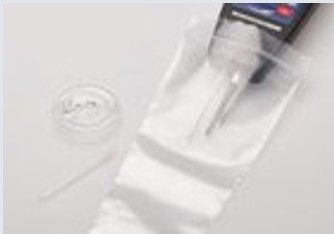

산성 보호옵션
: PE 자켓+온도센서용 유리 커버, 유리비이커 뚜껑

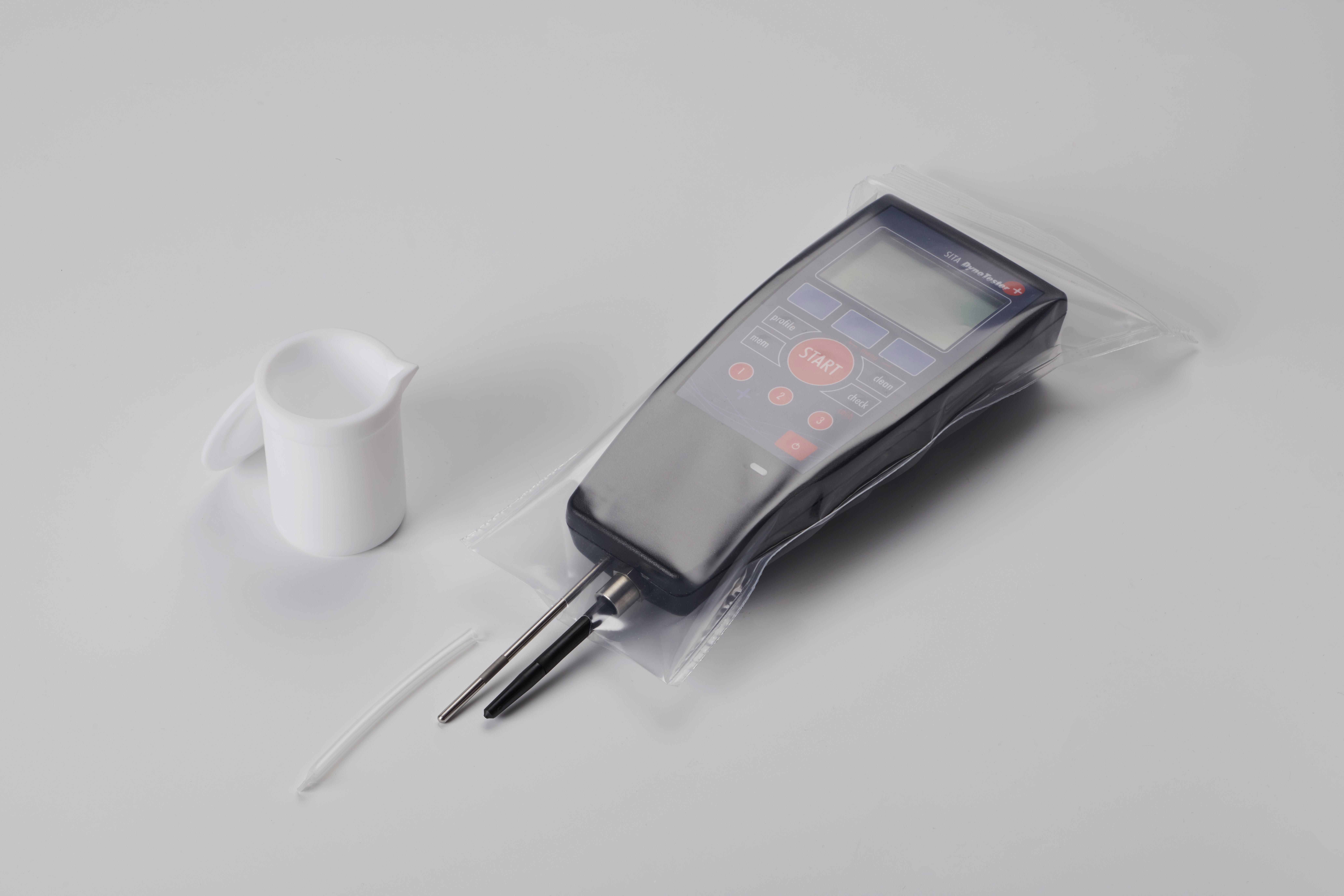

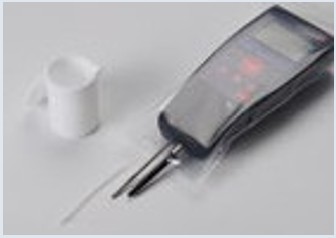

산성 보호옵션, 글라스 프리
: PE 자켓+온도센서용 PFA 커버, PTFE 비커 2개+뚜껑 1개

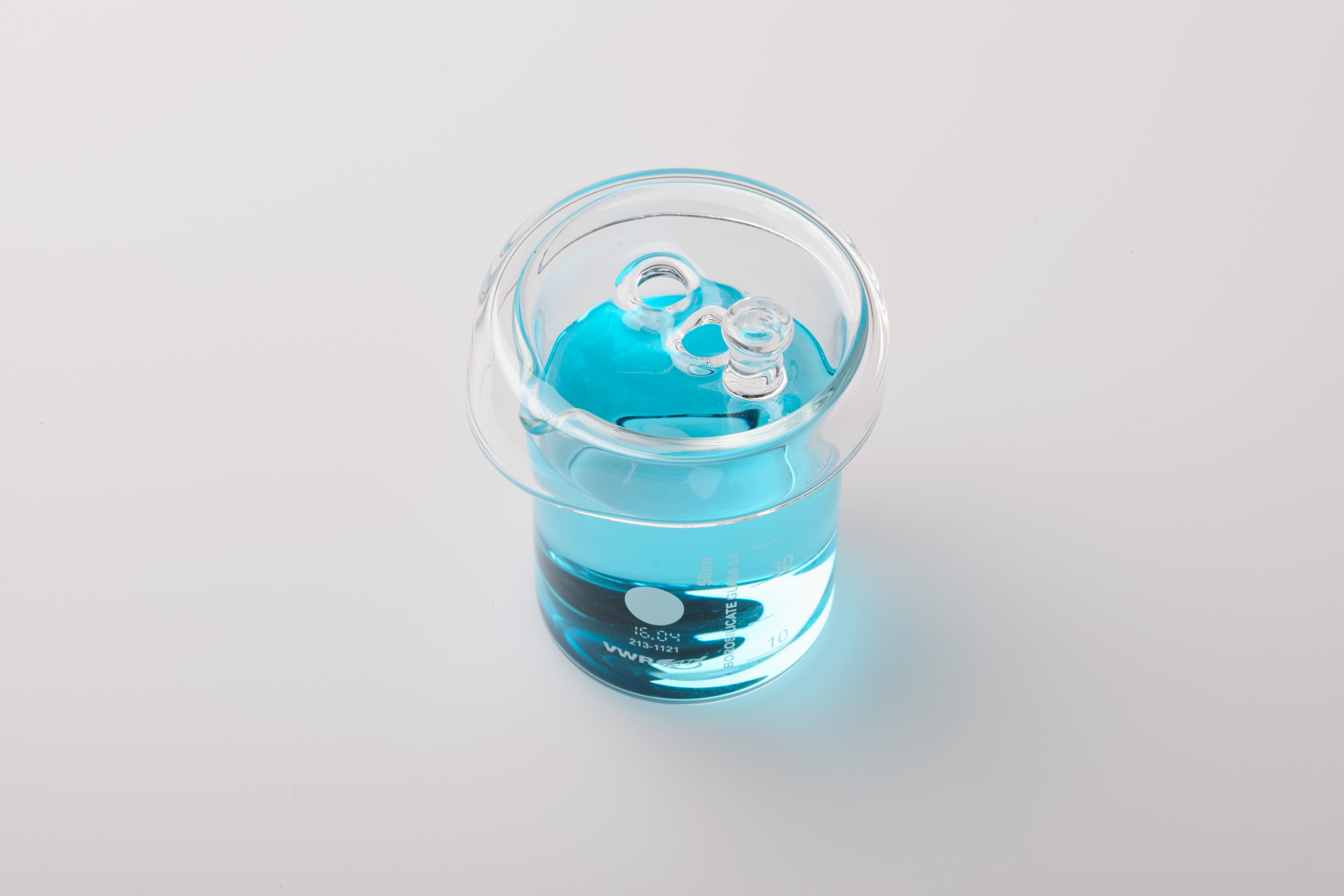

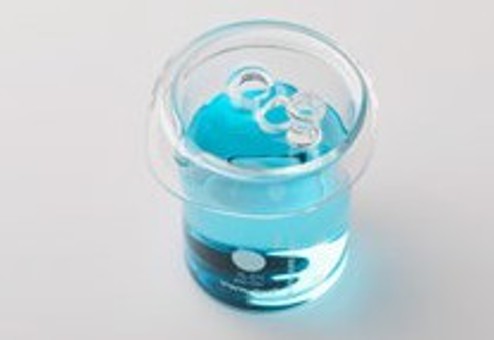

샘플 용기 50 ml : 기본 용기, 유리 덮개 기본 제공
소형 샘플 용기 5 ml : 소량의 샘플 측정에 적합

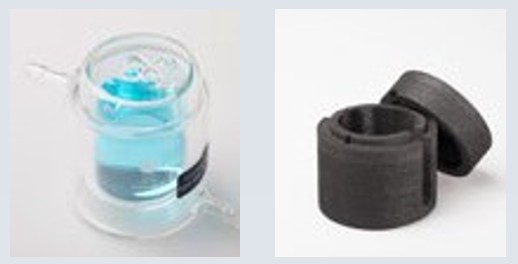

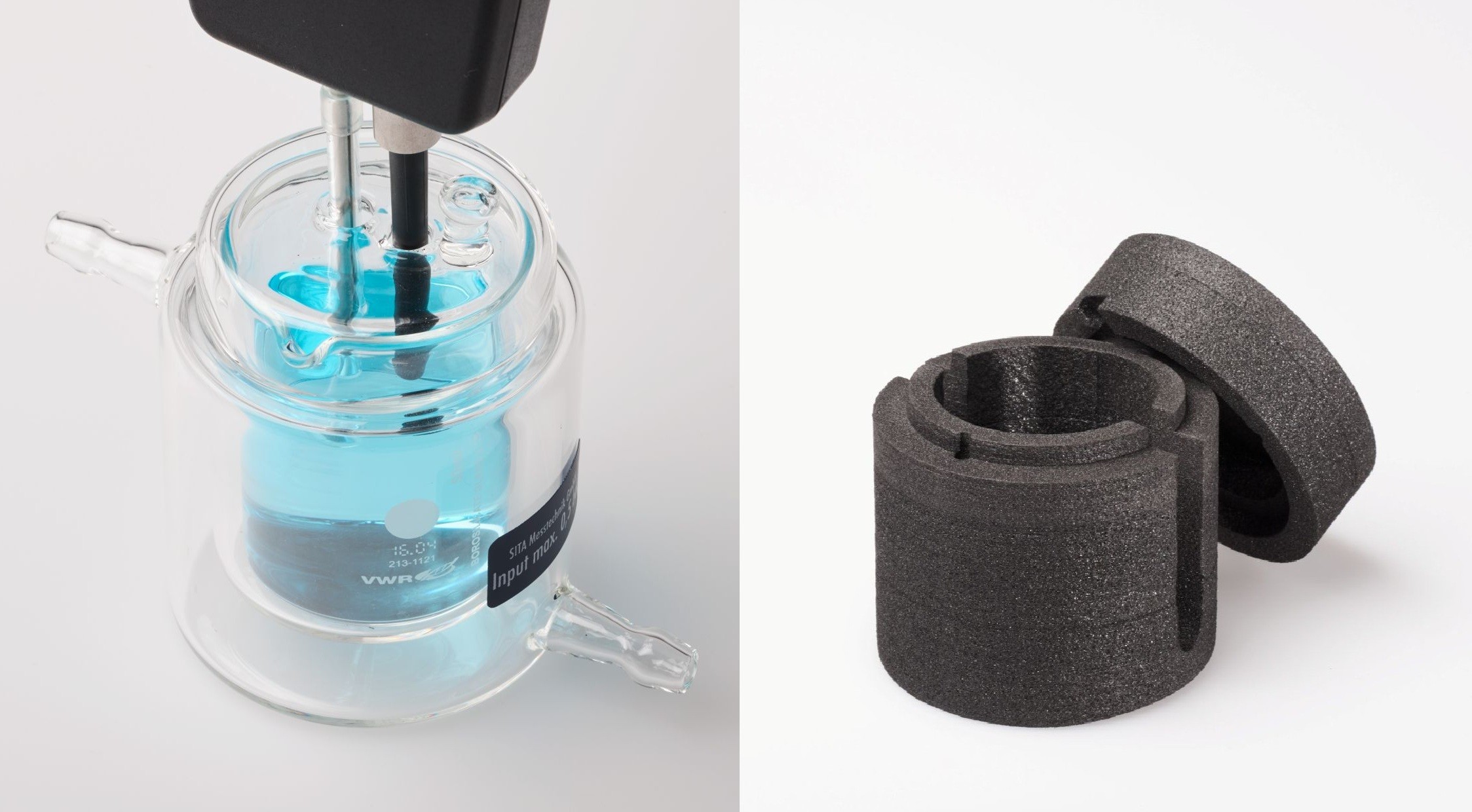

샘플 용기 50ml 용
온도 조절 장치와 연결(샘플용기, 유리덮개, 단열재 포함)

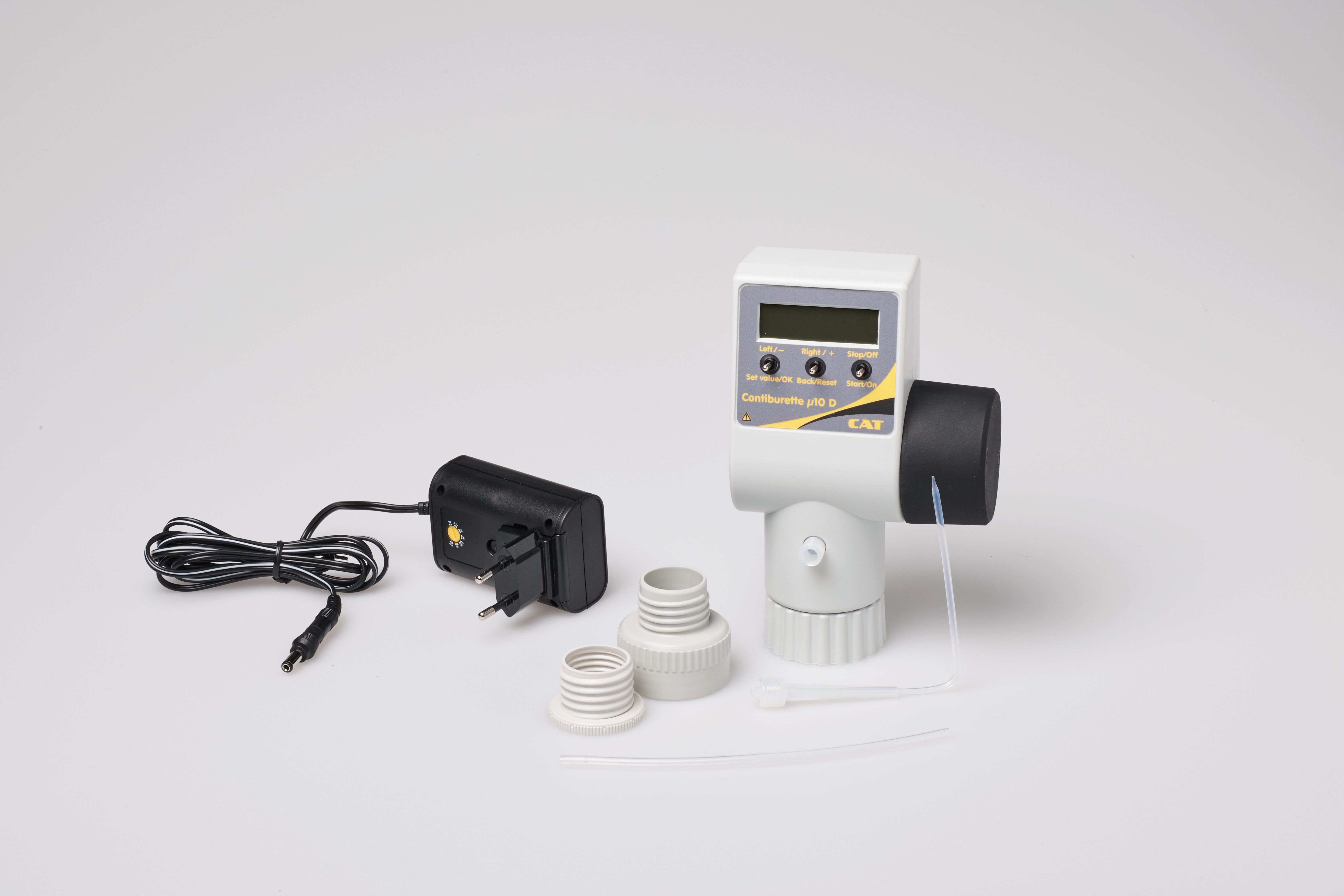

CAT Contibürette μ10D
최소 10µl의 샘플 주입 가능

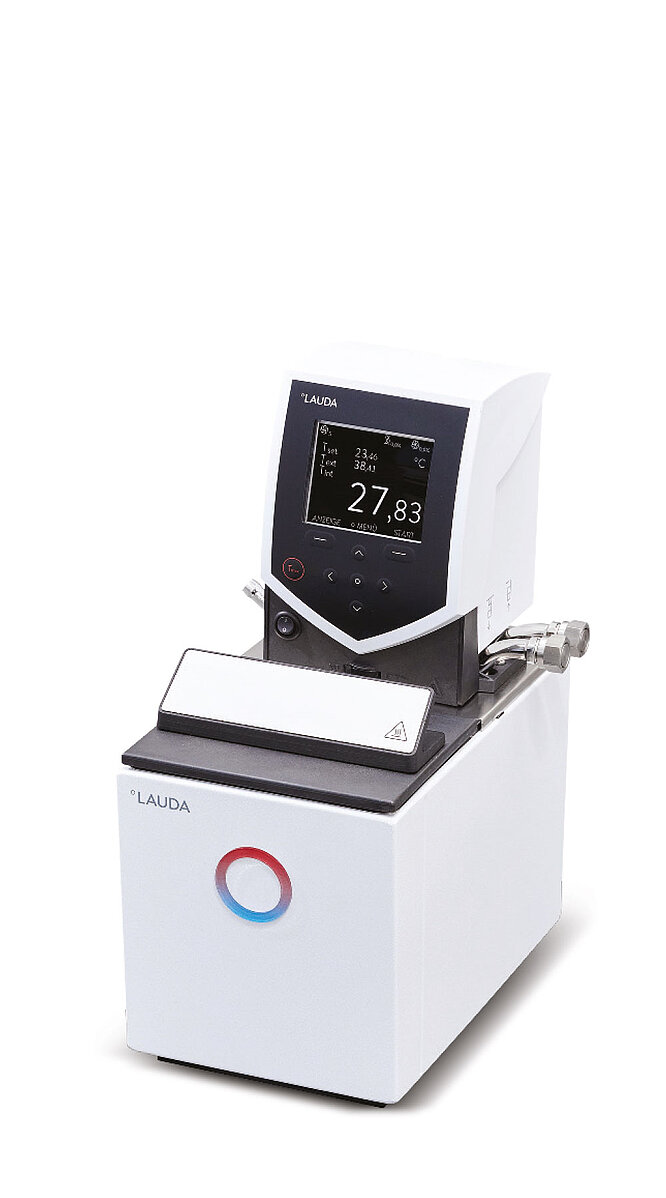

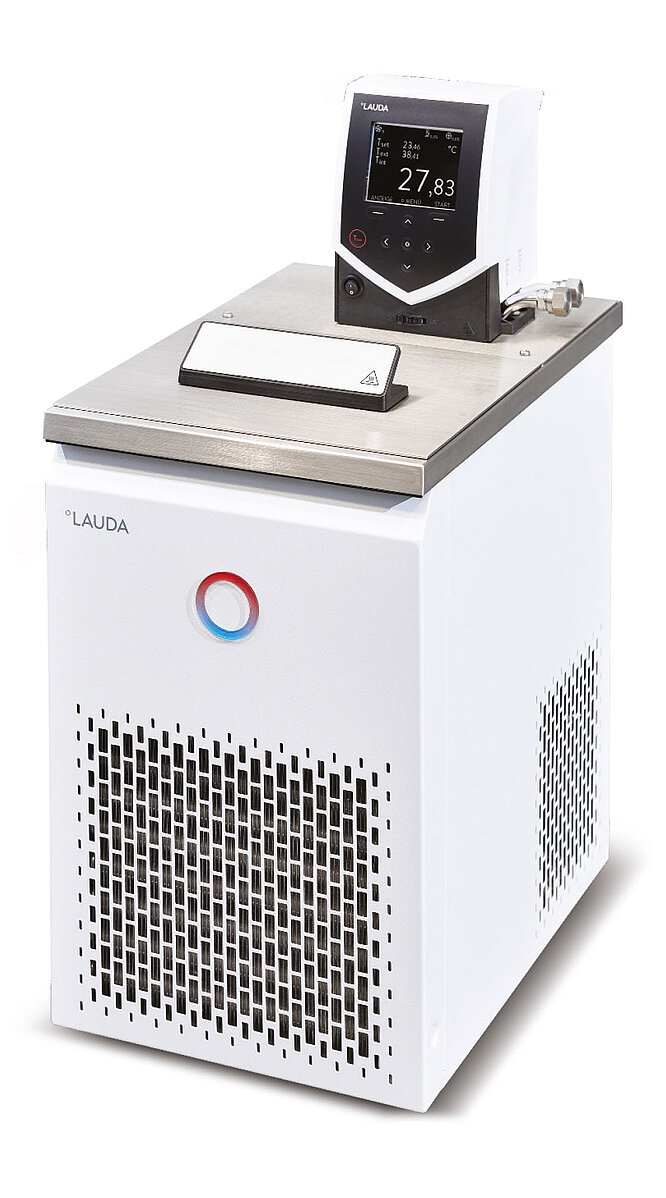

Lauda ECO RE 415S
샘플의 가열과 냉각에 사용(-15…200 °C)
Lauda ECO E4S
샘플의 가열에 사용(상온…200 °C)

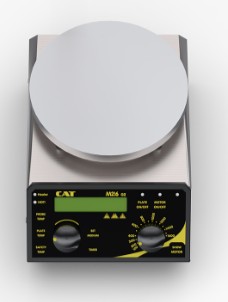

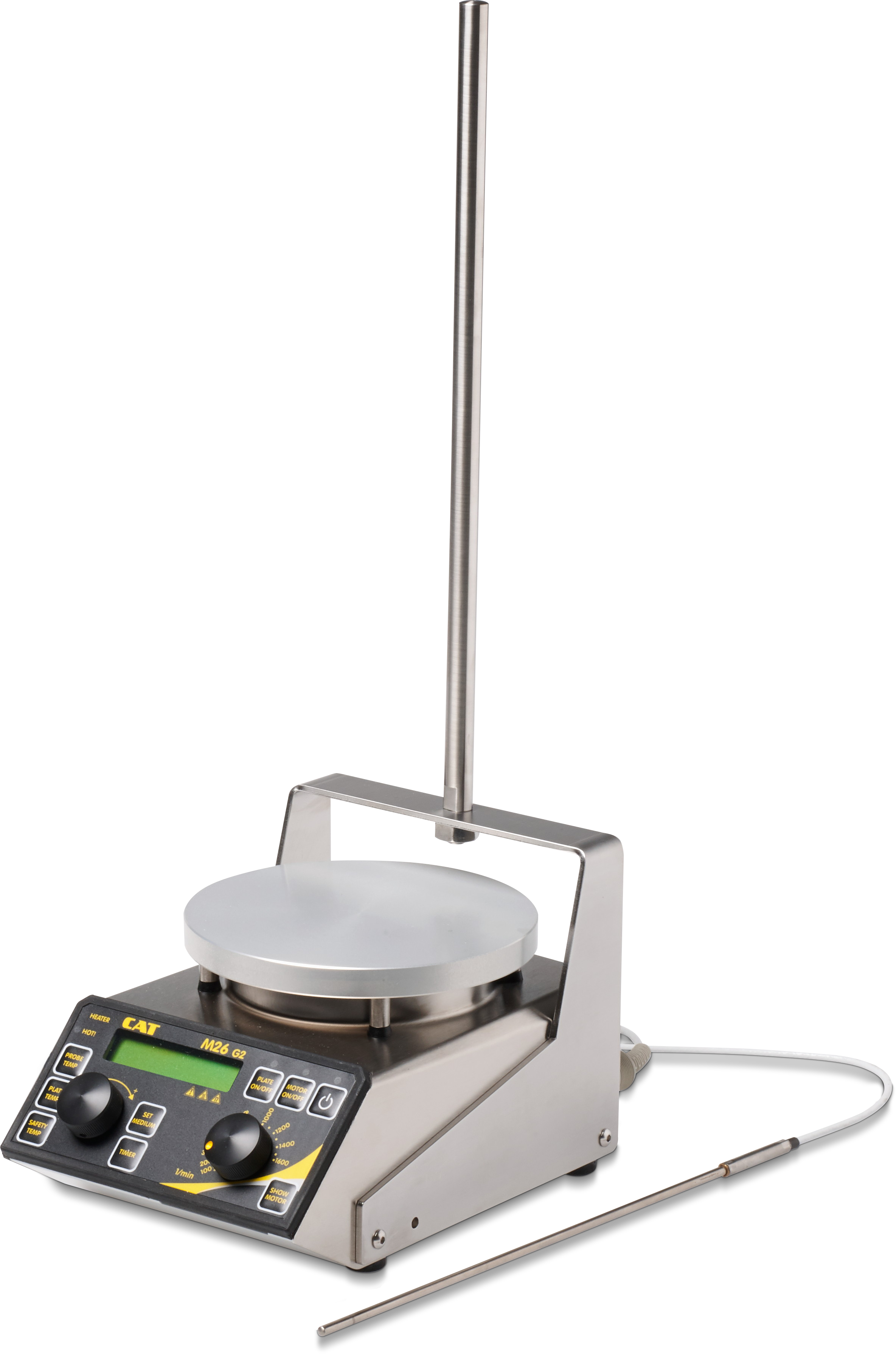

CAT M26
가열기, 온도 센서, 스탠드 포함
