SITA FoamTester
거품 구조와 부피 분석 및 계면활성제 효과 제어
20년 이상의 경험과 혁신적인 거품 테스트 기술의 결합
계면활성제 용액의 거품 특성을 정밀하고 재현 가능하게 분석
자동 측정 절차를 통해 효율적으로 평가
● 완전 자동 거품 분석
● 거품 생성 재현 가능
● 거품 및 액체 부피 측정
● 거품 구조 분석
● 배수 기록
● 자동 세척 시스템 포함
PRODUCT
-
제품특징
측정 매개변수
총 부피(Total volume), 액체 부피(Liquid volume),
기포 형상(Bubble geometry)
거품 특성
거품 부피(Foam volume), 기체 부피(Gas volume),
거품 내 액체 부피(Liquid volume in foam)
최대 거품 부피(Max. foam volume), 기포 발생 능력(Foaming potential)
배액 반감기(Drainage half-life period), 평균 기포 크기(Average bubble size),
기포 크기 분포(Bubble size distribution)
응용분야
제품 개발, 원료 선택 및 개발, 제품 가공 및 적용, 품질 및 공정 보증
작동 방식
시험 및 샘플 파라미터를 빠르고 쉽게 선별
재현 가능한 여러가지 템플릿 포함
정밀하고 반복 가능한 테스트 제공
측정
비접촉 방식으로 총 부피 및 액체 부피 측정
고해상도로 넓은 면적 거품 구조 분석
응용
화장품, 세정 화학 제품, 냉각 윤활제, 식품, 페인트 및 코팅
-
적용 분야
다양한 산업 및 응용 분야에서 계면활성제가 포함된 액체의 거품 특성을 분석
● 화장품 – 배합 및 원료가 거품 활성에 미치는 영향 분석
● 소비자 반응 연구 – 거품 구조와 사용자 경험 간의 관계 조사
● 세정 공정 – 세정 탱크 내 오염 물질이 거품 형성에 미치는 영향 분석
● 냉각 윤활제 – 소포제의 효율성과 안정성 연구
● 음료 생산 – 음료 병입 과정에서 거품 발생을 줄이기 위한 배합 최적화
-

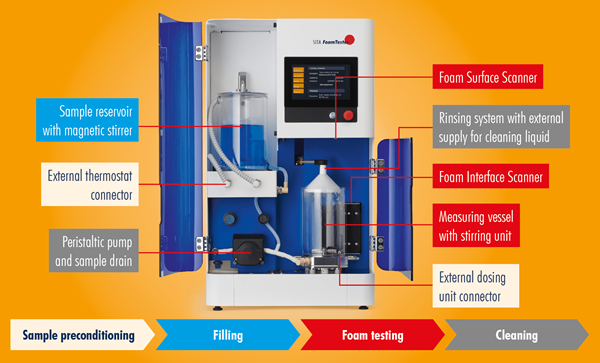

측정 원리
거품 분석 자동화시스템
● 자동으로 반복 테스트 실행
● 테스트 결과를 쉽게 재현할 수 있음
● 빠르고 간편하게 테스트 매개변수 스크리닝
● PC 소프트웨어(SITA FoamLab)를 이용해 테스트 시퀀스 설계가 쉬움
● 샘플 저장 용기에서 샘플 컨디셔닝 가능
● 자동 세척 시스템 내장
거품 측정
● 부피 측정
구조화된 광(Structured Light) 기법을 이용한 비접촉식 부피 측정
전반사(Total Reflection)를 이용한 잔여 액체 부피 측정
● 거품 구조
전반사 기술을 활용하여 거품 전체에 대한 고해상도 거품 구조 이미지 분석

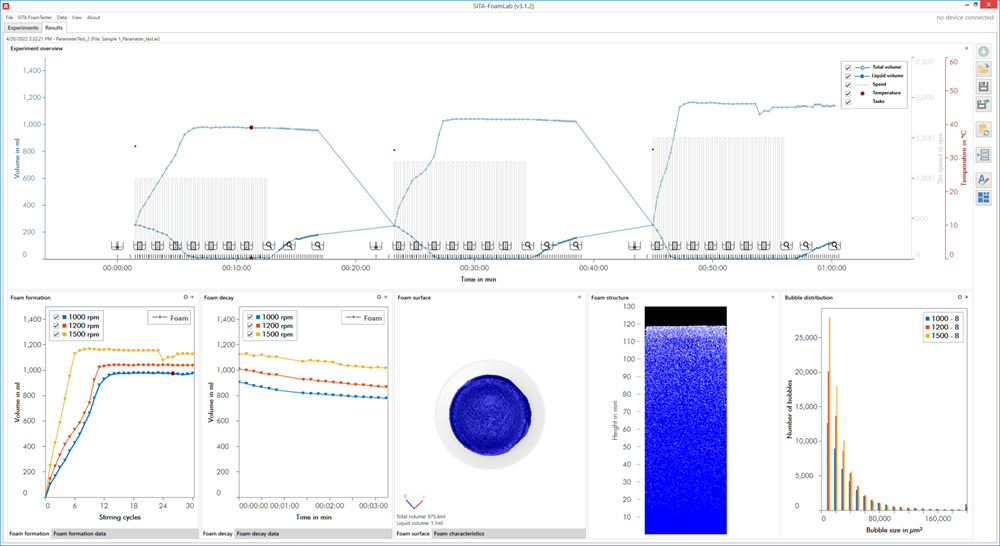

거품 분석 및 거품 형성 이해
SITA FoamLab 소프트웨어를 사용하여 사무실 PC에서 원격으로 측정 데이터 실용적으로 평가
● 측정 진행 과정 및 결과를 시각적으로 명확하게 확인 가능
● 복잡한 데이터를 핵심적인 수치 값(Foam Characteristics)으로 변환하여 제공
● 거품 소멸 및 배수 분석
● 거품 내 기포 크기 및 형태 분석
● 여러 측정 결과 및 기준 데이터를 쉽게 비교하고 시각화
● 데이터 및 측정 결과를 간편하게 전송해서 문서화 가능
종합적인 거품 형성 분석
● 기포 발생 능력 및 반감기(Half-life Period) 측정을 통한 평가
● 높이에 따른 개별 거품 구조 매개변수 평가
● 시간에 따른 거품 구조 변화 추적 가능

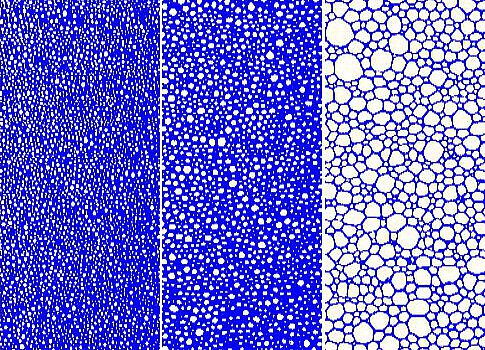

거품 구조 비교(Comparison of Different Foam Structures) -
기술 데이터
권장 샘플 부피
(200 ... 500) mL
사용 가능한 측정 용기
1,500mL 거품포함 : H180mm*dia110mm
샘플 저장 용기 용량
2,000 mL
온도 조절 범위
0 ... 60 ℃
교반 속도
0 ... 2,000 U/min (양방향)
조절 가능한 교반 프로그램
속도, 지속시간, 회전 방향, 가속도
부피 측정값
전체 용량, 액체 용량
평가 매개 변수
최대 거품양, 거품 형성력, 거품 특성, 배수 반감기
총 부피 측정 범위
0 ~ 1,500mL, 해상도 1mL
액체 부피 측정 범위
0~500mL, 해상도 1mL
기포 분석 파라메타
거품 수, 거품 크기 분포, 평균 거품 지름, 원형도
기포 구조 측정 영역
H130 mm*W50 mm
해상도
3,200 dpi
전원
100...240V / 50 ...60Hz
쵀대 전력 소모량
300 W
세척 연결
3/4" (2~6) bar
온도 조절기 연결
1/2" (13mm)
PC 인터페이스
이더넷
악세사리
USB
크기
H770 x W450 x D305 mm
무게
약 35 kg
-
소프트웨어
PC 소프트웨어 SITA-FoamLab 기본 포함
● 저장된 측정 절차의 템플릿 활용 가능
● 모든 측정 값 및 매개변수 표시
● 다양한 측정 결과 및 기준 데이터 비교 및 시각화
● 주요 거품 특성 자동 계산 기능 내장
● 사용자 지정하여 개별 문서화 가능
● 외부 실험실 장비와의 통합 가능(뷰렛, 온도 조절 장치)
-
악세서리

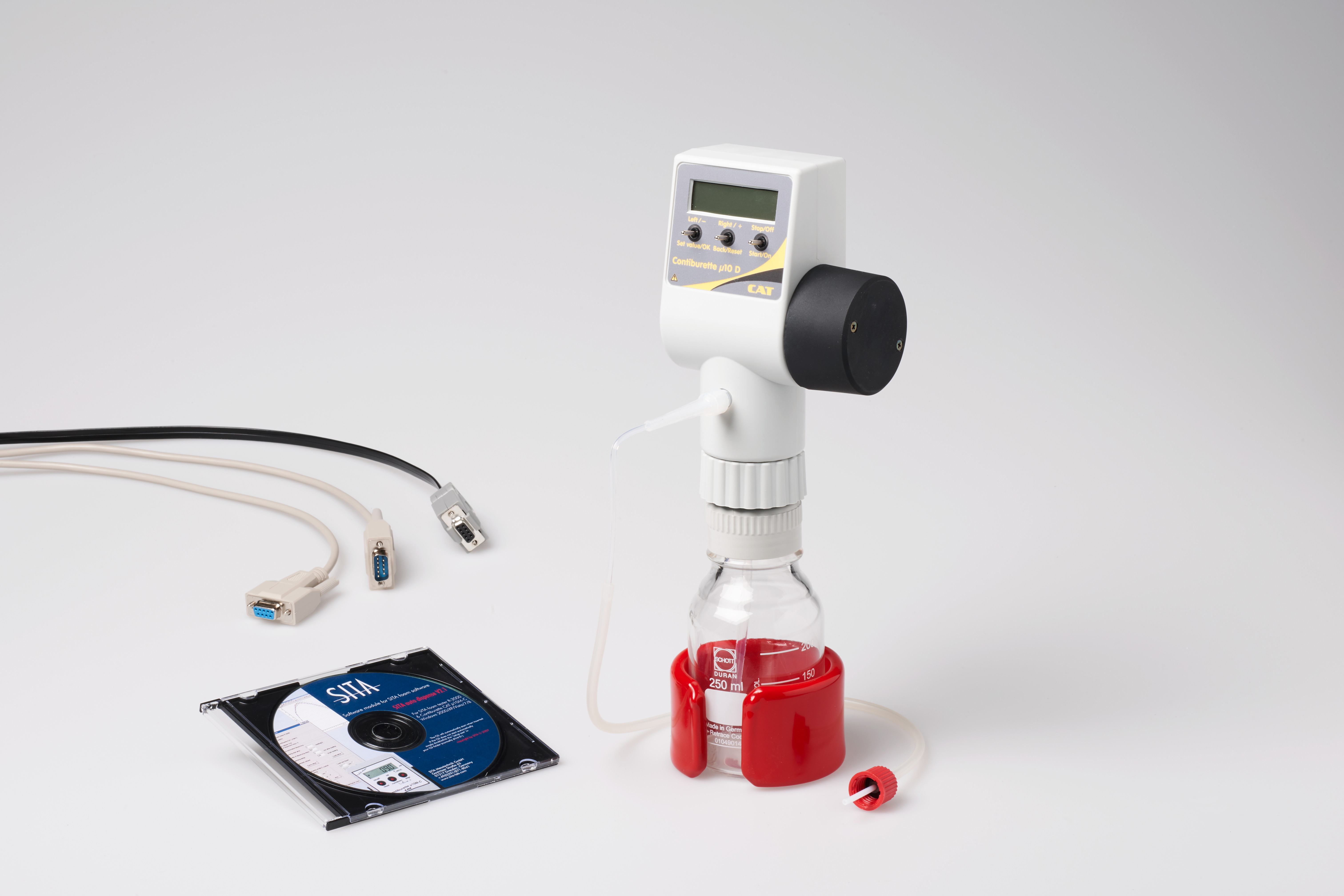

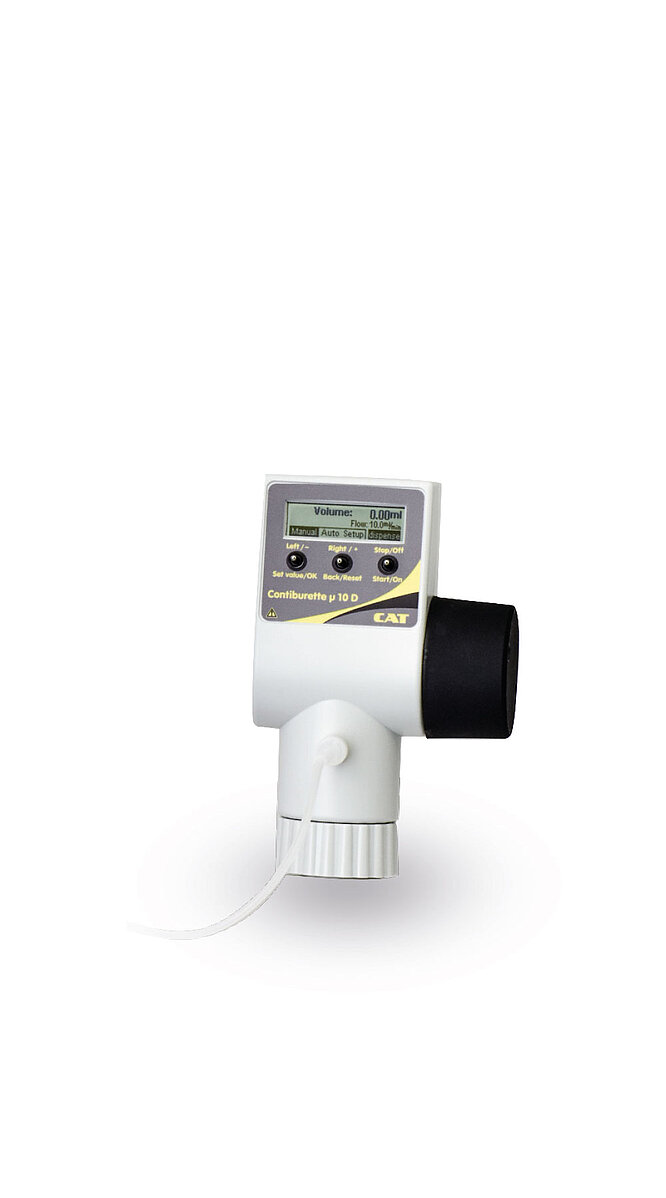

자동 디스펜서 (Automatic Dispenser) CAT Contibürette μ10D: 액체 정량 투여 장치

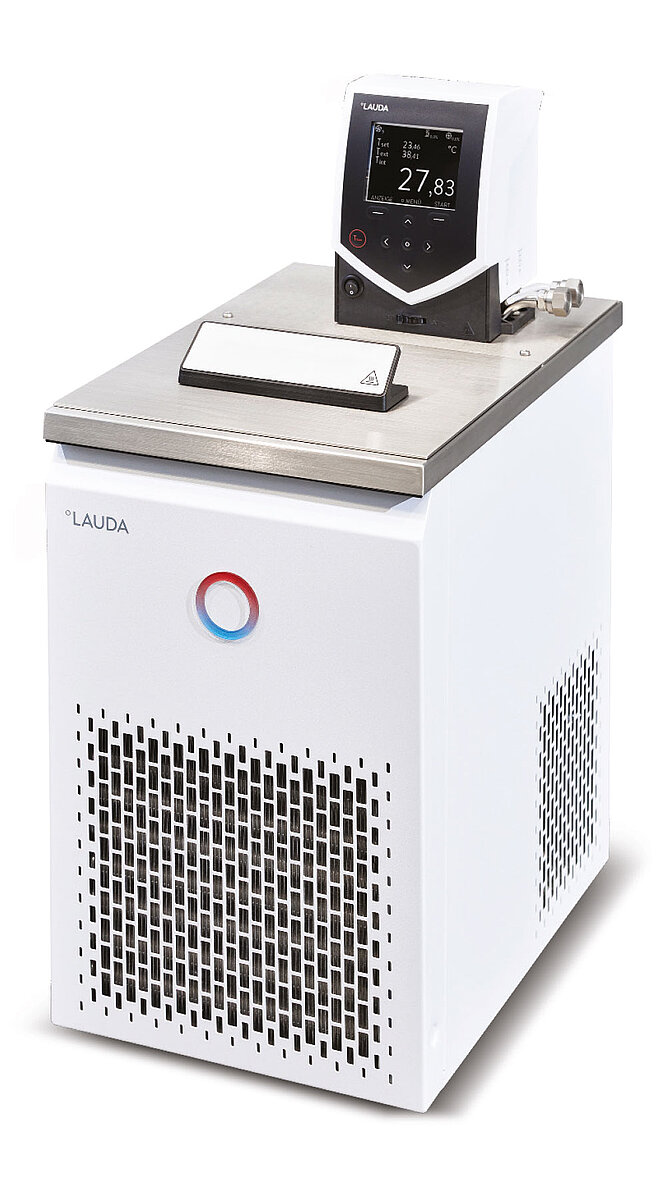

온도 조절기 (Thermostat) Lauda ECO RE 415S 가열 및 냉각 기능 -15 ~ 200°C

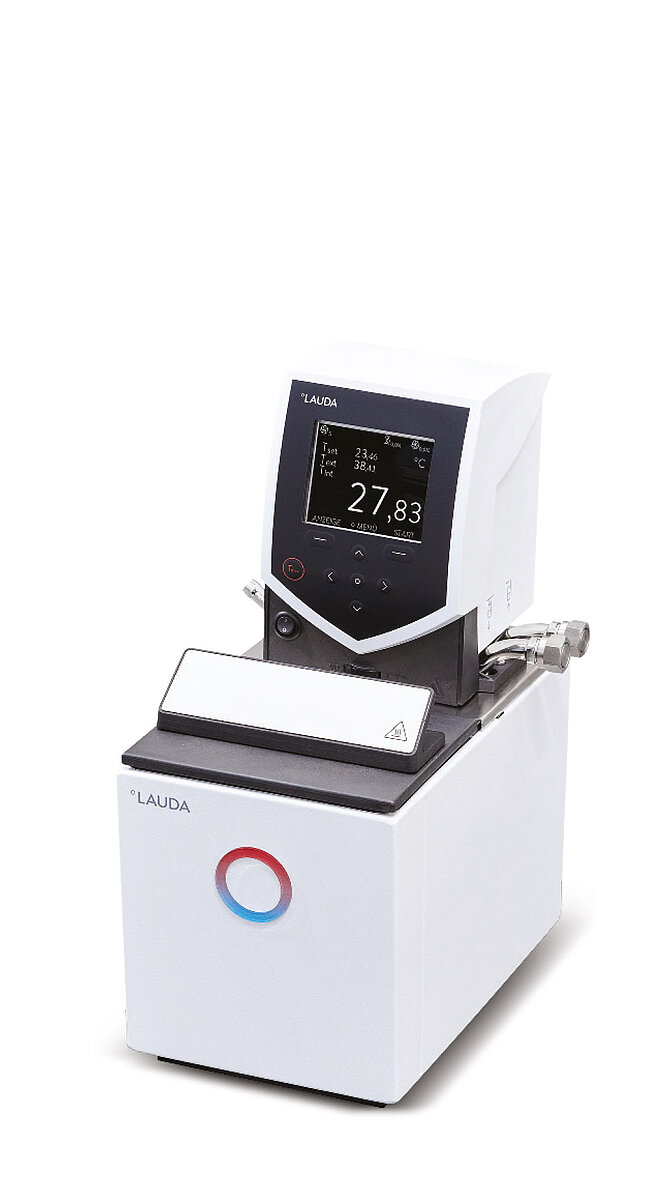

온도 조절기 (Thermostat) Lauda ECO E4S 실온 ~ 200°C
-
